ПРИВОДЫ

Автоматические выключатели часто оснащаются дополнительными сборочными единицами, встраиваемыми внутрь данного аппарата, либо прикрепляемые к нему снаружи. Одним из таких вспомогательных аксессуаров является привод. Приводы обеспечивают необходимое усилие на контактах автоматического выключателя для его коммутации, в самом худшем варианте – на действие тока короткого замыкания. Механизм, отвечающий за передачу усилия от привода непосредственно к контактным выводам, выполняет такие функции, как передача движения на контакты и удержание их в замкнутом положении, а при отключении автомата – размыкание с определенной скоростью, необходимой для эффективного гашения дуги. После этого данный прибор фиксирует контакты в разомкнутом состоянии, подготавливая автомат для последующей работы.

В свою очередь приводы для автоматических выключателей в зависимости от принципа действия могут быть двух типов – ручного и электромеханического действия. Первые используются при номиналах тока до 200А. Наибольшее распространение получили ручные поворотные приводы. Они позволяют осуществить переход от рычажного способа управления состояния выключателя к поворотному, и отличаются хорошей индикацией положения так, что определить включен он или выключен можно визуально в любой момент времени.

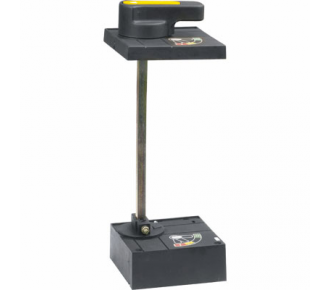

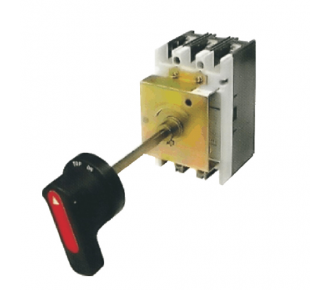

Сам привод устанавливается на силовой модульный выключатель, а удлиненная поворотная рукоятка такого устройства монтируется на двери распределительного шкафа – посредством чего реализовывается оперативное управление (включение и выключение) данного коммутационного аппарата через закрытую дверь. Связь рукоятки привода с рукояткой выключателя организовывается при помощи кинематической связки на основе рычага.  Монтируемый на дверь привод зачастую отличается фиксированной длинной оси, однако при желании можно заказать поставку дополнительных принадлежностей и комплектующих для  регулировки глубины установки.

Ручной поворотный привод может иметь устройство для навесного замка, используемого в свою очередь для блокировки выключателя в отключенном состоянии. В случае необходимости можно установить до трех таких замков.

Не смотря на то, что автоматические выключатели в большинстве случаев относятся к коммутационным устройствам с ручным управлением, существуют модели с электромагнитным или электродвигательным приводом, который позволяет осуществлять дистанционное управление данными аппаратами посредством подачи на выводы электропривода управляющего напряжения. Такие устройства могут функционировать при значениях тока до 1кА, а также обеспечивать требуемую скорость повышения давления в контактах.

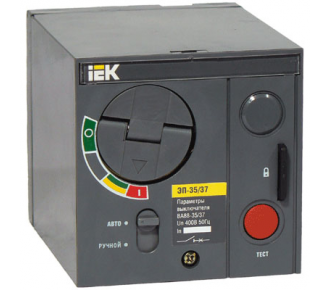

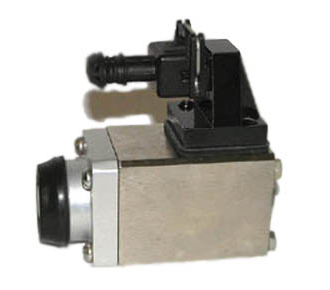

Электрический привод функционирует за счет рабочего электромагнита и выступает отдельным блоком, отвечающим за удаленное включение и отключение автоматического выключателя, как в нормальном, так и в аварийном режиме. Такие устройства чаще всего оснащаются пружиной, которая в выключенном состоянии находится во взведенном положении и имеет определенный запас энергии, достаточной для включения прибора. При подаче сигнала на включение высвобождается защелка, удерживающая данную пружину, что приводит к отключению автомата при любых напряжениях электрической сети. Электрические приводы также могут осуществлять управление автоматом через закрытую дверь распределительного устройства. У такого подхода имеются свои недостатки – это большая скорость движения и возникновение ударов в механизме устройства, приводящие к вибрации контактов. Кроме этого питание электрического привода выключателя осуществляется от одной сети с нагрузкой, а напряжение на нем в момент срабатывания на возникающее короткое замыкание снижается до нуля, поэтому автомат может не включиться.
