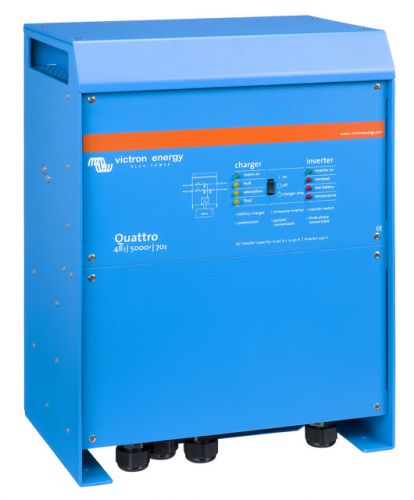

Инвертор Victron Energy Quattro 48/10000/140-100/100 (QUA481030010)

Артикул: 0-167291
Профессиональные услуги от магазина 220volt
Готовы ответить на любые вопросы
Консультация эксперта

Готовы ответить на любые вопросы

Обслуживание ИБП
Обслуживание

Обслуживание ИБП

Реализованных проектов
Галерея работ

Реализованных проектов

stock В наличии
Артикул: 0-167291
152 712 грн
rating-star rating-star rating-star rating-star rating-star
(0)
В избранное
К сравнению
Характеристики
Производитель:
Тип архитектуры:
Аккумуляторная батарея:
Мощность, кВт:
8
Нижний порог входного напряжения, В:
187
Верхний порог входного напряжения, В:
265
Напряжение от сети, В:
230
Напряжение питания от аккумуляторной батареи, В:
48
Посмотреть все характеристики
Доставка по Украине

Доставляем Новой Почтой.

Способ оплаты

Наличными, Visa/MasterCard,
Безналичный расчет

Приват42 Mastercard Visa
Возврат

Обмен и возврат товара в течение 14 дней

Характеристики Инвертор Victron Energy Quattro 48/10000/140-100/100 (QUA481030010)
Производитель:
Тип архитектуры:
Форма выходного напряжения:
Аккумуляторная батарея:
Мощность, кВт:
8
Напряжение аккумуляторной батареи:
Количество фаз (вход/выход):
Нижний порог входного напряжения, В:
187
Верхний порог входного напряжения, В:
265
Выходное напряжение, В:
230±2%
Частота электросети, Гц:
45 - 65
Наличие зарядного устройства:
Напряжение от сети, В:
230
Напряжение питания от аккумуляторной батареи, В:
48
Отображение информации:
Рабочая температура, ºC:
- 40...+65
Влажность, %:
0 ... 95
Степень защиты:
IP21
Высота, мм:
470
Ширина, мм:
350
Глубина, мм:
280
Масса, кг:
45
Гарантия, мес:
60
Тип исполнения:

Quattro представляет собой комбинацию инвертера и зарядного устройства. Кроме того, устройство может использовать два входа переменного тока и автоматически подключаться к активному из них. Среди множества характеристик можно отметить точную синусоиду инвертирования, адаптивность заряда, гибридную технологию PowerAssist плюс многочисленные возможности интеграции в систему, например, возможность работы в режиме трех фаз или разделения фаз и работа в параллели.




Особенности инвертора Victron Energy Quattro 48/10000/140-100/100:

  • Пиковая мощность: 20000 Вт;
  • Макс. Эффективность: 96%;
  • Диапазон напряжения (DC): 38-66 В;
  • Материал корпуса: алюминий;
  • Подключение батарей: 4 болта M8;
  • Соответствие стандартам EN-IEC 60335-1, EN-IEC 60335-2-29, EN-IEC 62109-1, EN 55014-1, EN 55014-2, EN-IEC 61000-3-2, EN-IEC 61000-3-3, IEC 61000-6-1, IEC 61000-6-2, IEC 61000-6-3.




Функция "PowerControl" - ограничение потребления

Эта функция ограничивает потребляемую мощность от входного источника путем ограничения тока заряда. Таким образом, для заряда аккумуляторных батарей инвертор использует только избыточную мощность входного источника.

Функции "PowerAssist" - добавление мощности

Функция используется для покрытия пиковых нагрузок на источник переменного тока в течение ограниченного периода времени (до разряда аккумуляторного банка). Инвертор определяет, что мощности входного источника не достаточно и немедленно компенсирует этот недостаток добавлением мощности от аккумуляторов. Когда потребление электроэнергии нагрузкой уменьшается, то излишняя мощность входного источника будет использована для заряда аккумуляторов.

Frequency shift - частотный сдвиг

Если солнечный инвертор подключен к выходу Quattro, то избыток, вырабатываемой солнечным инвертором энергии, будет использоваться для подзарядки аккумуляторов. После заряда аккумуляторов и при отсутствии нагрузки Quattro отключит солнечный инвертор, сдвигая частоту на 1Гц (устанавливается). Как только напряжение на аккумуляторном банке станет ниже определенного уровня, частота возвращается к норме и солнечный инвертор будет перезагружен. Мощность солнечного инвертора, подключенного к выходу Quattro, ограничивается номинальной мощностью самого Quattro.

Параллельная и трехфазная конфигурации

Для получения более высокой выходной мощности до 6 инверторов могут работать параллельно. Работа в 3-фазной конфигурации также возможна (максимальная конфигурация: 6 инверторов включенных параллельно на каждой фазе).

Автоматическое трансфертное реле и вспомогательный выход

В случае аварии в сети инвертор автоматически переключается на режим работы от аккумуляторных батарей и, после восстановления сети, автоматически переключается на режим прямой трансляции сетевого напряжения к потребителям. Переключение происходит менее чем за 20мс, поэтому электронное оборудование продолжает работать без сбоев. При активации функции "UPS" инвертор переходит на режим работы от АКБ практически без задержки. Эта серия инверторов имеет вспомогательный не резервируемый выход переменного тока для второстепенных нагрузок.

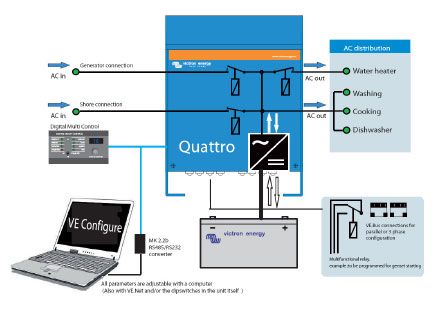

Два входа переменного тока (AC1 и AC2) со встроенным переключателем

Quattro может быть подключен к двум независимым источникам переменного тока, например промышленной сети и электрогенератору. Quattro будет автоматически подключаться к активным источникам переменного тока (приоритетный АС1).

Два режима энергосбережения

В режиме поиска нагрузки, ток холостого хода инвертора снижается на 70% от номинального тока. В этом режиме инвертор выключен и включается каждые две секунды на короткий период времени для определения нагрузки. В режиме AES (экономия) ток холостого хода снижается на 20% от номинального тока (инвертор работает постоянно). Режим AES можно установить только с помощью ПО VEConfigure.

Программируемое реле

Инверторы Quattro оснащены тремя программируемыми реле, которые могут быть запрограммированы для большого множества событий, например, для запуска генераторной установки (по умолчанию реле сигнализации). Настройки возможны только с помощью программного обеспечения (см. раздел "Программное обеспечение").

Два программируемых аналоговых / цифровых портов ввода / вывода

Инверторы Quattro оснащены двумя портами ввода / вывода (аналоговый / цифровой). Эти порты могут использоваться для различных целей. Одно из применений, это общение с BMS от литий-ионного аккумулятора.

Встроенное зарядное устройство

Высокоэффективное с множеством программируемых параметров 4-х ступенчатое зарядное устройство с адаптивной технологией заряда с учетом различных типов батарей, оптимизирует процесс заряда батарей. При помощи температурного датчика (в комплекте) происходит коррекция напряжения заряда в зависимости от температуры батарей. Инверторы имеют отдельный вход для сенсорного замера напряжения на батареях для определения компенсации падения напряжения на кабелях, при больших токах заряда.

Настройка инвертора и конфигурация систем

Настойки малых трехфазных и параллельных систем (до 3-х инверторов в системе), а также отдельного инвертора, можно производить с помощью DIP переключателей или панели управления Blue Power Control GX. Для систем, имеющих в своем составе белее трех инверторов, а также настройки всех параметров инвертора (Virtual Switch или Assistants, реле), требуется программное обеспечение, RJ45 UTP кабель и интерфейс MK2-USB.
