Характеристики Реле напряжения Новатек РНПП-301
Номинальный ток, А:
0,25-16
Функция:
Защита от перенапряжения, контроль чередования и наличия фаз
Максимальная мощность нагрузки, кВт:
до 5
Номинальное напряжение, В:
220/380
Нижний порог входного напряжения, В:
5-25% от Uном.
Верхний порог входного напряжения, В:
5-25% от Uном.
Максимальный ток нагрузки, А:
5
Максимальная мощность нагрузки, кВт:
3
Время отключения при превышении, сек:
0,1
Время отключения при понижении, сек:
0,1
Количество коммутаций под нагрузкой, циклов:
1000000
Рабочая температура,°С:
-35 ... +55
Время задержки включения, c:
0-600
Номинальное напряжение: 220/380 В;
Диапазон регулирования по Umax/Umin: 5-25% от ном;
Максимальный коммутируемый ток (не менее): 5 А
Степень защиты: IP 40;
Климатическое исполнение: УЗ.
Реле напряжения РНПП-301 предназначено для защиты трехфазных потребителей от основных видов аварии в электрической сети, таких как:
- выход действующего значения напряжения за пределы допустимых порогов;
- нарушения чередования и слипание фаз;
- нарушения полнофазности и симметричности сетевого напряжения.
Устройство контролирует основные параметры электрической сети и при их отклонении отключает нагрузку.
Реле также следит за состоянием силовых контактов внешнего магнитного пускателя до и после включения нагрузки, контролируя их исправность (подгорание или слипание).

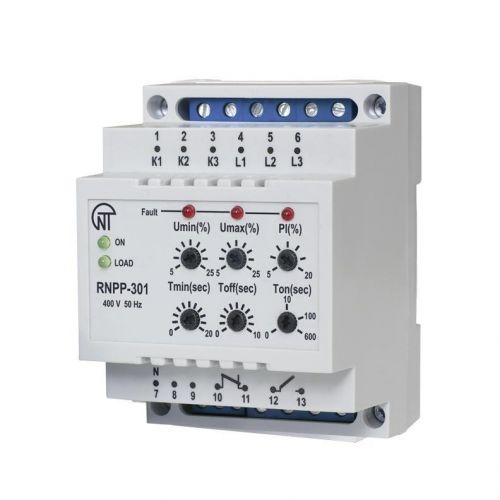

Светодиоды на лицевой панели реле индицируют:
- наличие напряжения в сети;
- состояние нагрузки (включена или отключена);
- вид возникшей аварии.

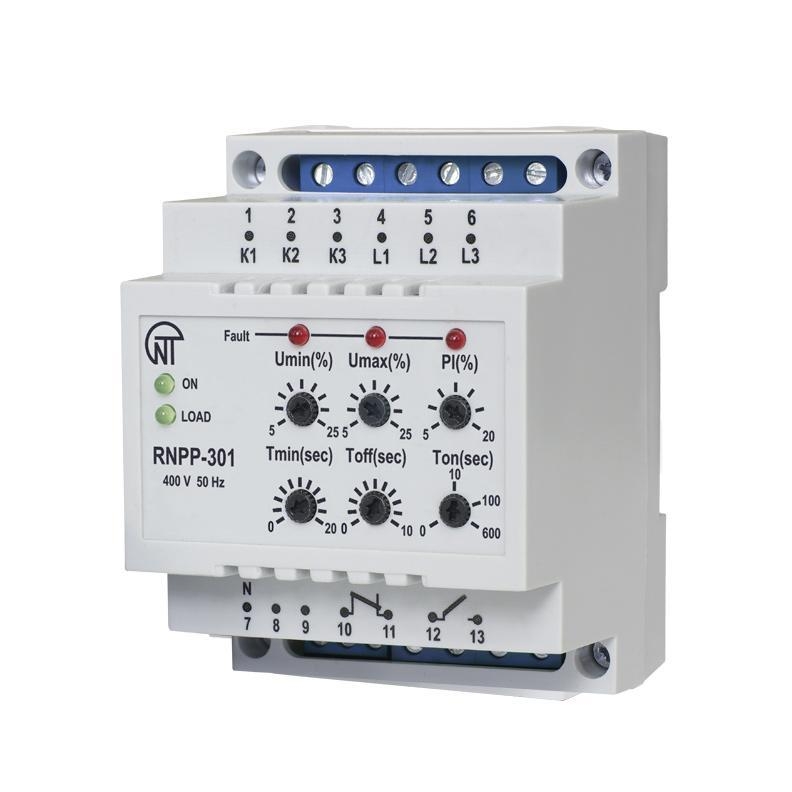

Шесть регулировочных потенциометров, вынесенных на лицевую панель, позволяют пользователю установить:
- порог срабатывания по максимально допустимому значению напряжения;
- порог срабатывания по минимально допустимому значению напряжения;
- порог допустимого значения перекоса фаз;
- время срабатывания отключения нагрузки при аварийном снижении напряжения;
- время срабатывания отключения нагрузки при прочих видах аварии сети;
- задержку времени включения нагрузки после восстановления параметров сети.

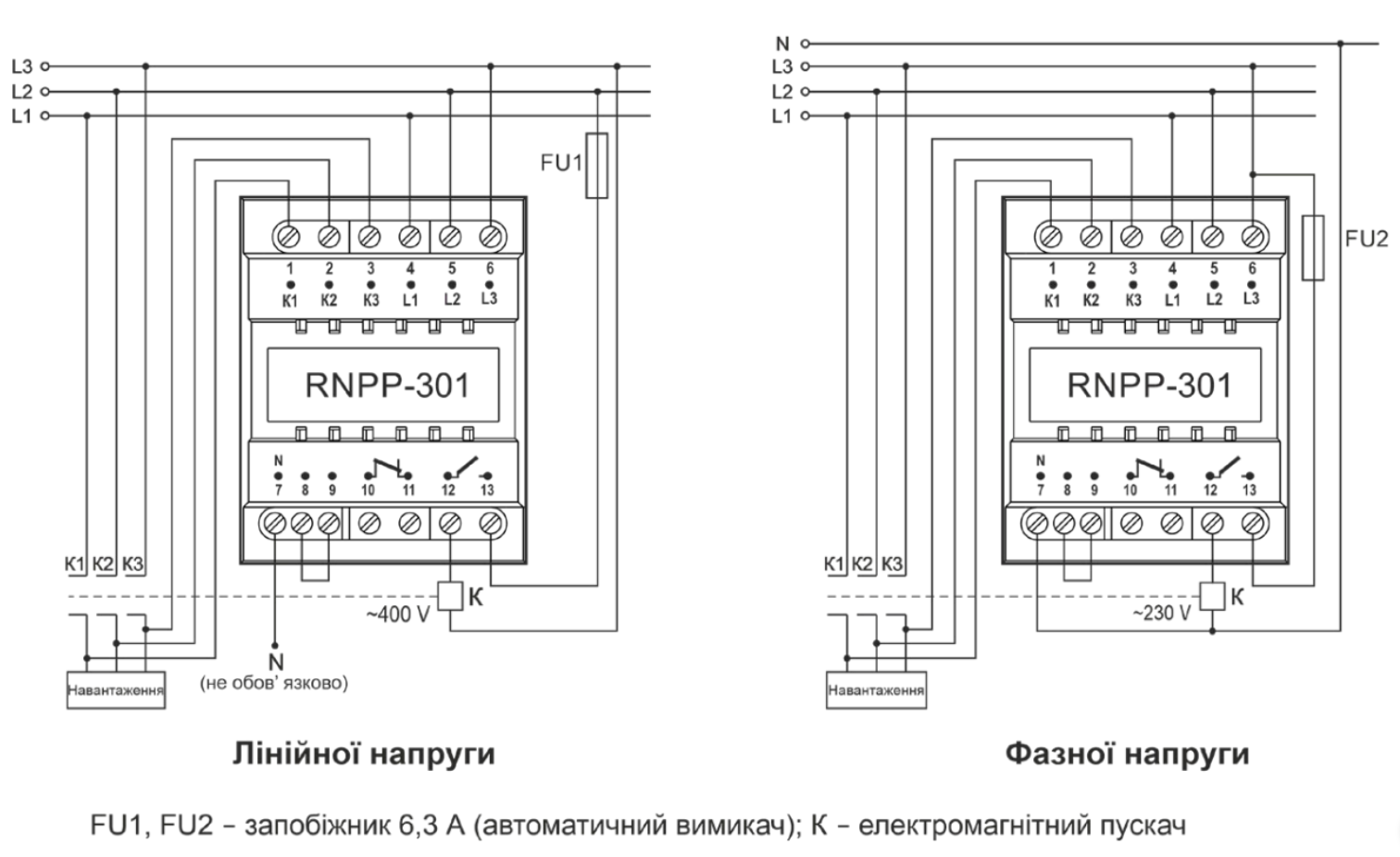

Устройство может работать в режиме контроля фазного или линейного напряжения (по выбору пользователя).
