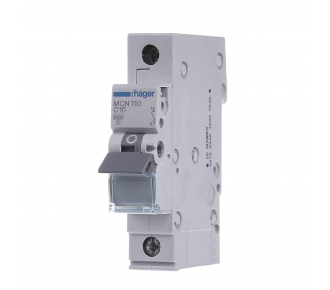

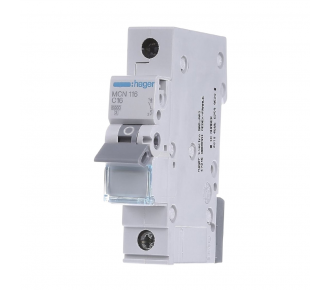

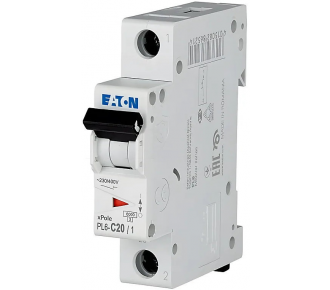

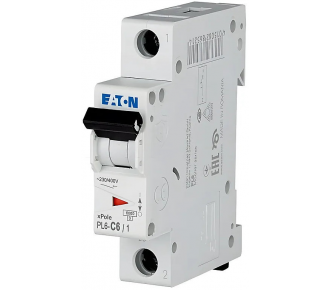

Модульные автоматические выключатели

Модульные автоматические выключатели

Автоматический модульный выключатель (автомат) — устройство многоразовой защиты электроустановок и сетей при перегрузке по току, в том числе и при коротких замыканиях. Оборудование предотвращает   поражения электрическим током обслуживающего персонала  и  рядовых пользователей,  предупреждает возгорания в случае пробоя изоляции. Применяется как  в быту, так  и на производстве.

Во внештатных ситуациях автоматический выключатель размыкает цепь с помощью механизма свободного расцепления теплового или электромагнитного типа. Во время короткого замыкания электромагнитный расцепитель разрывает цепь мгновенно.

При перегрузке сети повышенный ток нагревает биметаллическую пластину теплового расцепителя, заставляя ее изгибаться, пока не сработает механизм отключения. Период защитного размыкания варьируется и зависит от силы тока сверх номинального. Это препятствует отключению питания при кратковременных всплесках тока (например при включении электрических двигателей). Минимальный ток срабатывания теплового расцепителя устанавливается изготовителем. Этот показатель больше номинального в 1,13—1,45 раза.

Унифицированный по ширине корпус автоматов выполняется из термостойкой пластмассы с фиксаторами для DIN-рейки.

Выбор автомата

При покупке модульного выключателя учитывают:

      1. фазность:

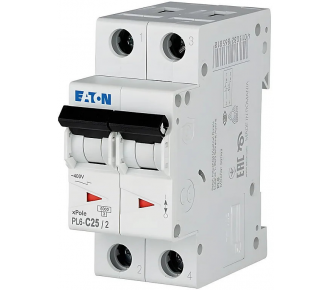

• однофазные автоматы производятся в одно- (подключаются только к фазному проводу) и двухполюсном исполнении. Последние снабжаются четырьмя винтовыми зажимами, формирующими два модуля. Однополюсные предназначены для освещения и розеток, двухполюсные — для бытовой техники;
• трехфазные автоматы — трех- (не подключаются к заземлению) и четырехполюсные;

     2. номинальный ток In — максимальное значение протекающего тока, при котором не срабатывает защита;

     3. отключающую характеристику — минимальную величину тока, запускающую электромагнитный расцепитель:

A — автоматы с лимитом превышения по току, равным (2 … 3) х In, применяются для оборудования, чувствительного к любым токовым всплескам, например с полупроводниковыми элементами;

B — устройства (3 … 5) х In подходят для цепей с активной нагрузкой, например осветительных;

C — аппараты (5 … 10) х In используются для цепей с умеренными пусковыми токами, в том числе бытовых;

D — автоматы (10 … 20) х In для промышленного использования, через которые подключаются сварочные аппараты, электромоторы, трансформаторы;

Z — установки (2 … 4) х In используются при наличии электронных устройств;

K — устройства (8 … 14) х In находят применение в схемах с высокими токами пуска.

Перечисленные литеры проставляются на фронтальной части корпуса. Рядом указывается номинальный ток;

      4. класс токоограничения — определяет быстродействие выключателя:

• 1-й — более 10 мс;
• 2-й — 6—10 мс;
• 3-й — до 6 мс.

Маркировка на корпусе — соответствующее число в квадрате.

Не стоит подбирать автоматы с характеристиками «про запас» — критические токи будут пропущены, что может привести к перегоранию проводки и нагрузке. Заниженные характеристики грозят постоянными «выбиваниями» из-за несоответствия подключаемой нагрузки.
