Дополнительные контакты

КОНТАКТЫ

Многие модели автоматических выключателей имеют возможность комплектации целым рядом дополнительных устройств, такими как расцепители минимального напряжения, независимые расцепители, электроприводом, поворотным ручным приводом, а также дополнительными и аварийными контактами. О двух последних типах комплектующих и пойдет речь.

Дополнительные контакты к модульной технике – это специальные аксессуары, которые предназначены для отключения выключателя, защиты электрических цепей от понижения или потери напряжения и управления вторичными цепями. Данные изделия не входят в стандартный комплект поставки с автоматическими выключателями, а приобретаются отдельно в соответствии с функциональными особенностями защищаемого объекта.

Дополнительные контакты выключателей позволяет расширять функциональные возможности кнопок управления, коммутировать цепь питания вспомогательных приборов, а также с их помощью реализуется сигнализации состояний автоматического выключателя (включен/выключен) и положении силовых контактов. Кроме этого широкое распространение получили аварийные контакты, основное предназначение которых – это увеличение числа вспомогательных выводов, используемых для получения сигнала и фиксации состоянии срабатывания выключателя от сверхтоков.

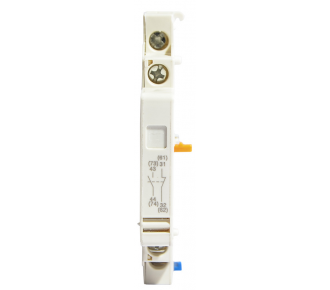

Сегодня на рынке данного оборудования широко представлены блоки вспомогательных контактов, которые в свою очередь могут иметь двух- или четырехполюсное исполнение. Указанные изделия изготавливаются во всех возможных вариациях размыкающих и замыкающих контактов в системах автоматизации производственных технологических процессов с целью защиты конкретных устройств и объектов, сигнализации положения взводящего механизма дифференциального автомата, либо автоматического выключателя.

Большинство автоматических выключателей предусматривают подключение данных контактов посредством пристегивания последних к корпусу низковольтных аппаратов, а отдельные серии предусматривают наличие технологических ниш слева и справа от ручки выключателя для их размещения. Зачастую конечный потребитель имеет возможность заказа необходимой комплектации силового выключателя по собственному желанию.

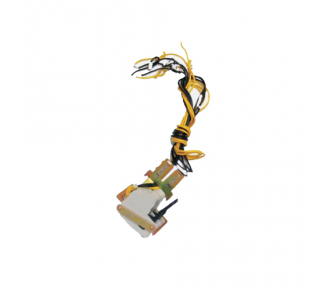

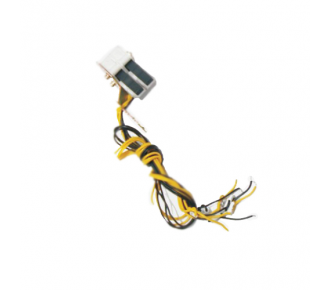

Аварийно-дополнительные контакты после откручивания винтов крепления фальш-панели устанавливаются в специально предусмотренные для этого гнезда в корпусе выключателя. Идущие от них проводники аккуратно укладываются в пазы, расположенные в боковой части корпуса, при этом предварительно выдвигаются вверх фальш-накладки. Сборка выполняется в обратном порядке. Непосредственный монтаж данных аксессуаров к автоматическому выключателю осуществляется посредством фиксаторов, после чего указанные изделия закрепляются на DIN-рейке. Конструкция отдельных выключателей предусматривает наличие специальных закрывающихся отверстий, при помощи которых выполняется стыковка с механизмом, оказывающим воздействие на привод дополнительной контактной группы. Такая конфигурация силовых автоматов обеспечивает возможность выполнения монтажа без необходимости их сборки, разборки, либо регулировки, а также замены комплектующих модулей, используя при этом стандартный инструмент.
