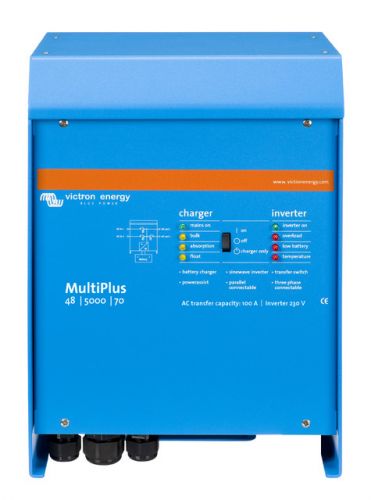

Инвертор Victron Energy MultiPlus 48/5000/70-100 (PMP485021010)

Инвертор MultiPlus 48/5000/70-100 - это многофункциональный преобразователь с интеллектуальным управлением, чистым синусоидальным выходным напряжением, имеющий в своем составе сложное зарядное устройство с адаптивной технологией заряда батарей и быстродействующее трансфертное реле передачи переменного тока на 100А. Инвертор допускает работу как в 3-фазных, так и в параллельных конфигурациях.

Особенности инвертора:

• Пиковая мощность: 10000 Вт;
• Максимальная эффективность: 95%;
• Температурный датчик в комплекте;
• 230VAC соединение: винтовые клеммы 13 мм2;
• Диапазон напряжения (DC): 38-66 В;
• Реле передачи: 100 А;
• PowerControl/PowerAssist: да/да;
• Материал корпуса: алюминий;
• Соответствие стандартам EN60335-1, EN60335-2-29, EN55014-1 / EN 55014-2, EN63000-3-3.

"PowerControl" - ограничение потребления от источника переменного тока

Эта функция ограничивает потребляемую мощность от входного источника путем ограничения тока заряда. Таким образом, для заряда аккумуляторных батарей инвертор использует только избыточную мощность входного источника.

"PowerAssist" - добавление мощности

Функция используется для покрытия пиковых нагрузок на источник переменного тока в течение ограниченного периода времени (до разряда аккумуляторного банка). Инвертор определяет, что мощности входного источника не достаточно и немедленно компенсирует этот недостаток добавлением мощности от аккумуляторов. Когда потребление электроэнергии нагрузкой уменьшается, то излишняя мощность входного источника будет использована для заряда аккумуляторов.

"Frequency shift" - частотный сдвиг

Функция используется для управления мощностью подключенного к выходу инвертора солнечного сетевого инвертора путем изменения частоты выходного напряжения. Это необходимо при избытке генерируемой мощности сетевым инвертором.

Параллельная и трехфазная конфигурации

Для получения более высокой выходной мощности до 6 инверторов могут работать параллельно. Работа в 3-фазной конфигурации также возможна (максимальная конфигурация: 6 инверторов включенных параллельно на каждой фазе).

Автоматическое трансфертное реле

В случае аварии в сети инвертор автоматически переключается на режим работы от аккумуляторных батарей и, после восстановления сети, на режим прямой трансляции сетевого напряжения к потребителям. Переключение происходит менее чем за 20мс, а при активации функции "UPS" практически без задержки.

Два режима энергосбережения

В режиме поиска нагрузки, ток холостого хода инвертора снижается на 70%. В этом режиме инвертор включается каждые две секунды на короткий период времени для определения нагрузки. В режиме AES (экономия) ток холостого хода снижается на 20% (инвертор работает постоянно). Режимы энергосбережения можно установить только с помощью ПО VEConfigure.

Программируемое реле

Инверторы оснащены двумя аналоговыми входами, тремя программируемыми реле, которые могут быть запрограммированы для большого множества событий, например, для запуска генераторной установки (по умолчанию реле сигнализации). Настройки возможны только с помощью программного обеспечения (см. раздел "Программное обеспечение").

Встроенное зарядное устройство

Высокоэффективное с множеством программируемых параметров 4-х ступенчатое зарядное устройство с адаптивной технологией заряда и учетом различных типов батарей. При помощи температурного датчика (в комплекте) происходит коррекция напряжения заряда в зависимости от температуры батарей. Вход для сенсорного замера напряжения на батареях предназначен для определения компенсации падения напряжения на кабелях, при больших токах заряда.

Конфигурация инвертора

Настойки малых трехфазных и параллельных систем (до 3-х инверторов в системе), а также отдельного инвертора, можно производить с помощью DIP переключателей. Для систем, имеющих в своем составе белее трех инверторов, а также настройки всех параметров инвертора (Virtual Switch или Assistants, реле), требуется программное обеспечение, RJ45 UTP кабель и интерфейс MK3-USB.
