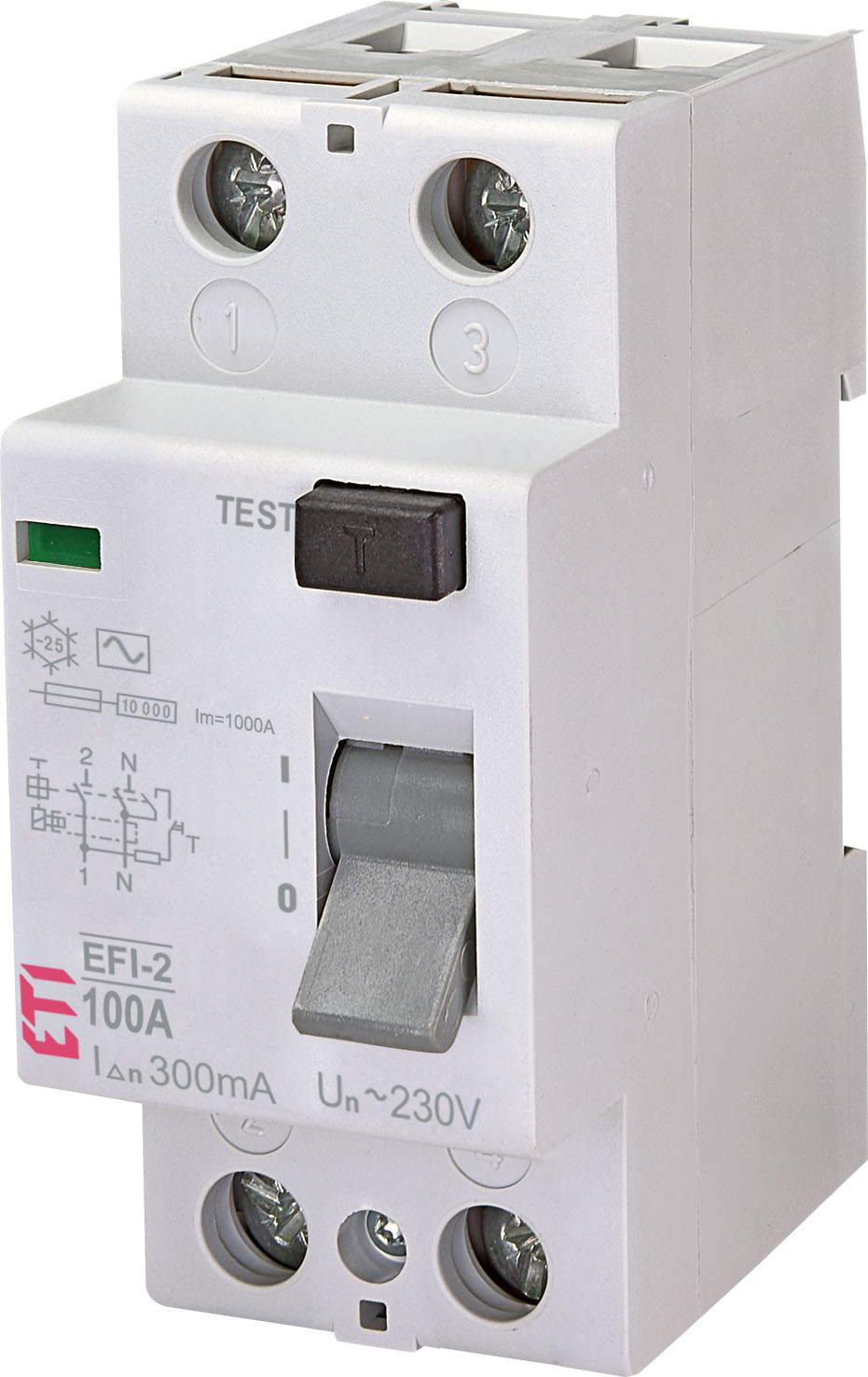

Реле дифференциальное (ПЗВ) EFI-2 100/0,3 тип AC (10kA), ETI (2062535)

Применение - Дифференциальные реле применяются в целях защиты от поражения электрическим током при прямых или косвенных прикосновениях к токоведущим частям, а также к частям, которые могут оказаться под напряжением в результате повреждения изоляции, и защиты оборудования от возможного возникновения пожара.

Дифференциальные реле применяются в сетях TN-S, TN-C-S, TT и IT, где нейтральный и заземляющий проводники разделены. В случае защиты от непрямого касания к токоведущим частям (защита при повреждении) рекомендуется использовать дифференциальные устройства защиты с током утечки IΔn ≤ 300mA. А в случае прямого касания к токоведущим частям (дополнительная защита) рекомендуется использовать дифференциальные устройства защиты с током утечки IΔn ≤ 30mA. Для защиты от возгорания, в соответствии с DIN VDE 0100-482 и IEC 60364-4-482, все кабели и проводники в сетях TN и TT должны быть защищены при помощи дифференциальных защитных устройств с током утечки IΔn ≤ 300mA. В установках, где колебания сопротивления могут вызвать пожар (инфракрасные потолочные обогреватели с нагревательными панелями), номинальный ток утечки должен быть равен IΔn = 30mA.

Типы

Тип АС: чувствительны к переменному (синусоидальному) току утечки.

Тип А: чувствительны к переменному (синусоидальному) току утечки и к пульсирующему постоянному току утечки.

Тип В: чувствительны к переменному (синусоидальному) току утечки, пульсирующему постоянному току утечки и сглаженному постоянному току утечки. Характеристики отключения достигают 1 kHz.

Тип В+: чувствительны к переменному (синусоидальному) току утечки, пульсирующему постоянному току утечки и сглаженному постоянному току утечки. Характеристики отключения достигают 20 kHz при значениях тока 420 mA.

Классификация по времени отключения

Inst - мгновенная: максимальное время отключения 40 ms (Inst).

K - кратковременная задержка времени: минимальная задержка - 10 ms, максимальная – 40 ms (К).

S - cелективная задержка времени: от 40 до 150 ms (S) .

Особенности:

• возможность подключения шины питания,
• подключение питания как сверху так и снизу,
• широкий диапазон номинальных токов,
• легкий монтаж блока контактов,
• наличие дугогасительной камеры на каждой контактной группе,
• дифференциальные реле EFI изготавливаются в версиях: двухполюсных EFI-2 и четырехполюсных EFI-4 без временной задержки типа АС и А, быстродействующие K, а также селективные - S для типа A
