ОГРАНИЧИТЕЛИ ПЕРЕНАПРЯЖЕНИЯ

В электрических сетях из-за коммутации электроаппаратов, атмосферных разрядов и по другим причинам часто возникают такие явления, как всплески напряжения, носящие импульсный характер. Даже с учетом кратковременности указанного явления его влияния может быть вполне достаточно для возникновения короткого замыкания вследствие пробоя изоляции, приводящего к негативным последствиям. Избежать данных проблем можно за счет применения оборудования с высоконадежной изоляцией, что существенно удорожает его стоимость. По этой причине в электрических сетях желательно использовать электрические аппараты, позволяющие защитить изоляцию от данных воздействий – ограничители перенапряжения. Эти высоковольтные аппараты, в отличие от традиционно используемых вентильных разрядников имеют активную часть, состоящую из легированного металла (окись цинка) и представляющую собой последовательно соединенных варисторов без искровых промежутков, заключенных в корпус из фарфора или полимера.

Принцип функционирования рассматриваемых аппаратов заключается в нелинейной зависимости проводимости варисторов от приложенного к ним напряжения. Так, в режиме отсутствия перенапряжения в сети ограничитель перенапряжения не пропускает ток. Однако при резком повышении данного параметра на отдельном участке выше заданного уровня сопротивление прибора резко снижается, повышают проводимость полупроводниковых приборов, за счет чего достигается защита от перенапряжения. Когда действие  перенапряжения прекращается, на выводах устройства снова возрастает сопротивление рабочее напряжение электросети в течение неограниченного времени.

Применение оксидно-цинковых варисторов способствует более глубокому ограничению перенапряжения и позволяет выдерживать рабочее напряжение электросети на протяжении неограниченного времени, а использование полимерной или фарфоровой покрышки значительно повышает безопасность эксплуатации приборов и эффективность защиты указанных полупроводников от воздействия окружающей среды.

Основными характеристиками самих варисторов принято считать нелинейную характеристику, большую допустимую нагрузку по току, быстрое срабатывание, а также высокую износостойкость. Кроме того ограничители импульсных напряжений имеют очень компактные габариты, объем и небольшой вес. К дополнительным преимуществам аппаратов рассматриваемого типа  можно отнести:

• исполнение корпуса  в соответствии с требованиями по защите от прямого контакта (класс защиты устройств не менее IP 20);
• простая и надежная индикация ситуаций выхода из строя аппаратов, а также возможность доукомплектации дистанционной сигнализацией;
• отсутствие риска появления короткого замыкания в сети или возгорания защитного устройства в результате выхода его из строя при перегрузке;
• высокая герметичность и надежность конструкции;
• равномерное распределение потенциала и эффективное устройство ограничения давления.

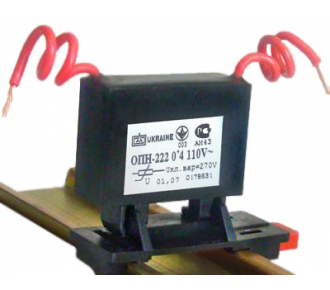

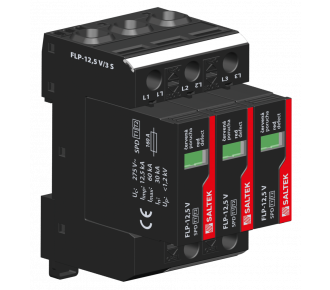

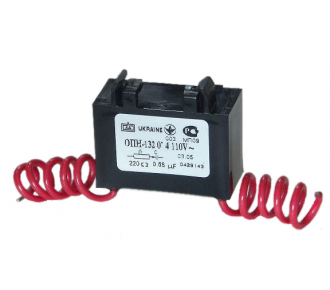

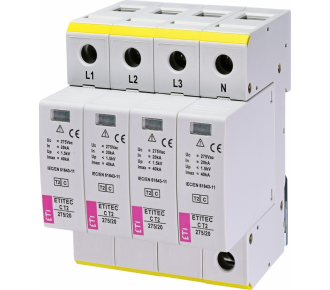

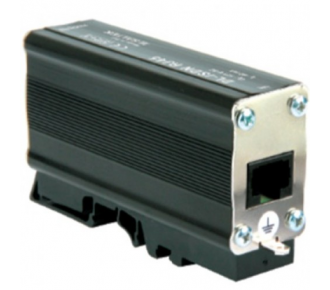

• удобство выполнения монтажных работ и обслуживания на объекте (приборы крепятся к стандартной DIN-рейке), отличная совместимость со средствами защиты (автоматическими выключателями, силовыми автоматами) большинства известных европейских производителей – компаний Siemens, ABB, Schrack и т.п.
