РУБИЛЬНИК

Рубильник - це найпростіше комутаційне електричний пристрій, що відрізняється ручним приводом і наявністю контактів у вигляді металевих ножів, які при замиканні ланцюга входять в пружні нерухомі контакти (гнізда). Дані апарати використовуються в електричних ланцюгах з метою підключення і відключення електричних споживачів і навантаження, що мають велику силу струму. Розглянуті прилади в залежності від типу конструкції і способу розриву ланцюга поділяються на моделі перекидного (реверсивного) типу, з поворотним приводом і в захищеному корпусі.

Перекидні рубильники (рубаючого типу) є найбільш простою і поширеною модифікацією подібних агрегатів, які надають можливість виробляти просту комутацію (змикання і розмикання) одночасно декількох ліній. Найчастіше вони мають одне або два чітких положення фіксатора. Використання таких пристроїв вберігає від ризику ненавмисного розмикання електричного кола, пов'язаного з обривом подачі напруги, а також необхідністю відключення живлення з метою утримання його в замкнутому положенні.  Перекидний Вимикач навантаження характеризується високим рівнем надійності ізолювання первинних ланцюгів, а також електричних ліній від альтернативних джерел живлення, за рахунок чого досягається безперервність експлуатації. Їх встановлюють в щитових, або близько вступного щита, а керуючий важіль виводять на зовнішню панель.

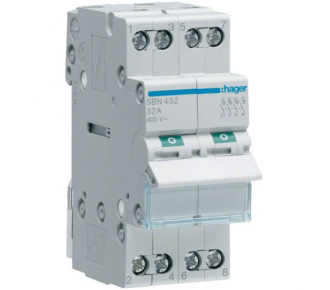

Реверсивний рубильник призначений для експлуатації втрехфазних силових електричних ланцюгах для перемикання навантаження між лініями без розриву струму. При цьому управління може бути як ручним, так і дистанційним.

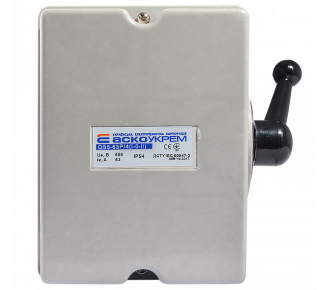

Рубильники з поворотним приводом сьогодні отримали найбільше визнання на вітчизняному ринку і використовуються в більшості житлових будівель (квартири, приватні будинки) для живлення від загальної електромережі. У більшості випадків вони встановлюються в спеціальних захисних електрощитах і оснащуються важелем, виведеним на зовнішню панель.

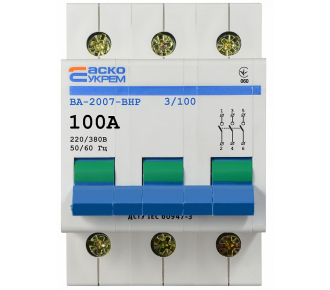

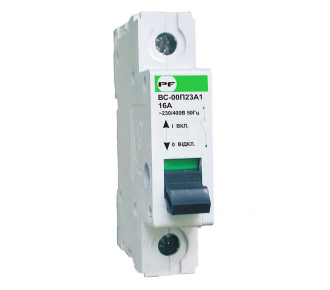

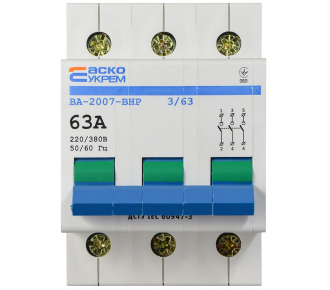

Рубильники в захищеному корпусі являють собойкомпактний комутаційний апарат без характерної ручки перемикання (важеля), які ще називають вимикачами, або роз'єднувачами.

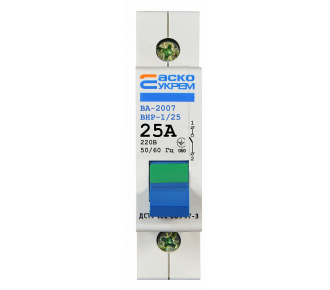

Залежно від числа напрямків і кількості полюсів існують одно-, дво - і триполюсні моделі з комутацією на одне, або два напрямки. По розташуванню площини підключення зовнішніх затискачів прийнято розрізняти пристрої з паралельним або перпендикулярним розташуванням контактних висновків щодо площини монтажу, а також пристрої комбінованого типу з паралельним введенням, перпендикулярним висновком і навпаки. Крім цього рубильник можуть відрізнятися наявністю або відсутністю допоміжних контактів і плавких запобіжників, які крім функції захисту ланцюга від впливу струмів короткого замикання або перевантажень здійснюють ще й подвійний видимий розрив ділянки лінії (один – з боку навантаження, інший – з боку підведення живлення) при відключенні апарату.

Якщо необхідно коммутировать ланцюг під великим струмом навантаження, то буде потрібно установка рубильника з дугогасительной камерою. Необхідність наявності останньої викликано тим, що при зазначеному випадку роз'єднання лінії практично завжди спостерігається поява електричної дуги, яку обов'язково потрібно гасити щоб уникнути поломки комутаційного апарату внаслідок руйнування його силових висновків.
