Електромагнітні клапани

Електромагнітні (соленоїдні) клапани - унікальна запірно-регулююча арматура, яка широко застосовується в різних галузях промисловості. За допомогою таких пристроїв полегшується дистанційне керування опалювальними, тепловими та іншими трубопровідними системами. Головне завдання таких виробів - відкриття та перекриття потоку води або інших рідин, пари, газу, нафти та продуктів її переробки. При цьому вкрай важливо, щоб середовище, що перекачується, містило мінімум твердих частинок та інших механічних домішок.

Завдяки електромагнітним клапанам, які широко представлені в каталозі на нашому сайті, забезпечується підвищення загальної безпеки системи. Пристрої характеризуються низьким енергоспоживанням, при цьому мають високу надійність роботи та тривалий термін служби.

Конструкційні особливості

Соленоїдні електромагнітні клапани складаються з наступних основних елементів:

• корпус та кришка: дані вироби виготовляють з латуні, полімерних матеріалів, нержавіючої сталі, чавуну — це дозволяє підібрати відповідні варіанти для конкретних умов експлуатації та параметрів середовища;
• деталі ущільнення, мембрани: ці елементи виготовляють із спеціального каучуку, гуми чи фторопласту;
• рухомі деталі, що виконують роль сердечника соленоїда: для виготовлення використовуються матеріали з феромагнітними властивостями;
• герметизована електрична котушка, яка виконується з мідного емальпроводу.

Принцип дії, види соленоїдних клапанів

Функція електромагнітних клапанів полягає у перекритті прохідних отворів корпусу мембраною. Це досягається переміщенням сердечника та супутніх елементів, якщо на обмотку котушки подається напруга. Залежно від принципу дії, соленоїдні клапани бувають:

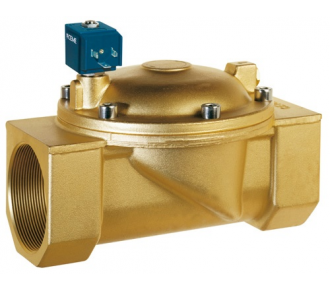

• Пілотні. Спрацювання таких пристроїв здійснюється при створенні тиску потоком рідини, що перекачується в трубопроводі. Перекриття та відкривання пропускного (пілотного) каналу відбувається завдяки подачі напруги на котушку (соленоїд). Дані клапани застосовують на трубопроводах з великою витратою, при цьому для ефективної роботи в магістралі має бути певний мінімальний тиск (тиск до 0,2 атм).
• Прямі. Зазвичай встановлюються на трубопроводах з невеликою витратою. У таких пристроях пропускний канал відкривається та перекривається завдяки електромагнітному зусиллю соленоїда за допомогою подолання опору зворотної пружини.

Виходячи з логіки роботи, електромагнітний клапан може мати нормально відкрите та нормально-закрите виконання. У першому випадку при подачі живлення на обмотку соленоїда пропускний канал перекривається, а в другому - відкривається. Також існують клапани, що перемикаються, які змінюють своє положення після кожної нової подачі напруги.

Монтаж запірно-регулюючої арматури здійснюється за допомогою різьбового або фланцевого з'єднання. Перші клапани встановлюються на трубопроводи невеликого діаметру, а другі - при відносно великому розмірі магістралі (у такому разі іноді застосовується зварювальне з'єднання).

Виходячи з характеру дії, соленоїдні клапани поділяються на одноходові, двоходові, три- та чотириходові. Останні два види виконують роль розділювальної та змішувальної арматури. Також існують спеціалізовані електромагнітні клапани вибухозахищеного виконання, призначені для особливих експлуатаційних умов.

Купити соленоїдні електромагнітні клапани за найбільш доступними цінами з швидкою доставкою по всій Україні можна в інтернет-магазині «220 Вольт».
