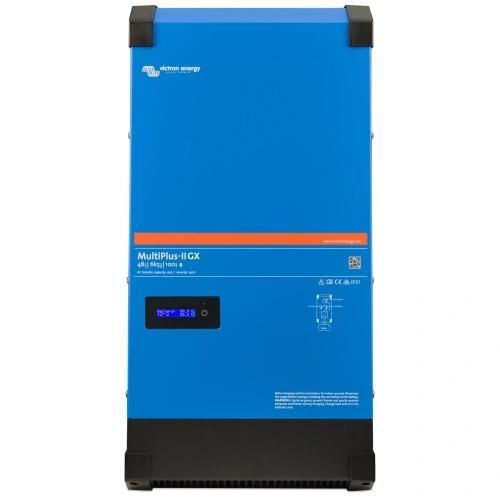

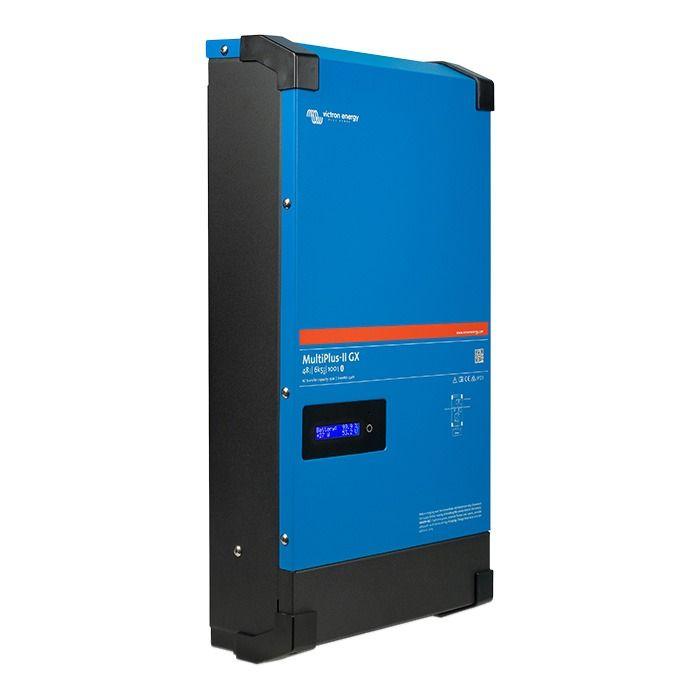

Інвертор Victron Energy MultiPlus-II 48/6k5/100-50 GX (6 кВт, 1 фаза, без MPPT)

Інвертор-зарядний пристрій Victron Energy MultiPlus-II 48/6500/100-50 GX 230V

Victron Energy MultiPlus-II 48/6500/100-50 GX 230V — багатофункціональний інвертор-зарядний пристрій для систем резервного, автономного та гібридного електропостачання. Модель призначена для роботи з акумуляторними батареями напругою 48 В та поєднує функції потужного інвертора, зарядного пристрою й автоматичного перемикання між зовнішньою мережею та інвертором.

Головна особливість версії GX — вбудований GX-контролер із широкими можливостями моніторингу, керування та інтеграції обладнання. Пристрій оснащений інтерфейсами VE.Can, USB, Ethernet, VE.Direct та Wi-Fi, що дозволяє підключати MultiPlus-II до інших компонентів енергетичної системи та контролювати її роботу.

Основні характеристики Victron Energy MultiPlus-II 48/6500/100-50 GX

• Діапазон вхідної DC-напруги: 38–60 В;
• Номінальна потужність: 6500 ВА;
• Безперервна потужність при 25°C: 6000 Вт;
• Безперервна потужність при 40°C: 5700 Вт;
• Безперервна потужність при 65°C: 4600 Вт;
• Пікова потужність: 11 000 Вт / 1 хв;
• Вихідна напруга: 230 В ±2%;
• Вихідна частота: 50 Гц ±0,1%;
• Максимальний AC-вхідний струм: 50 А;
• Максимальний струм наскрізної передачі: 50 А;
• Максимальний струм зарядного пристрою: 100 А;
• Діапазон вхідної AC-напруги: 187–265 В;
• Діапазон вхідної частоти: 45–65 Гц;
• PowerControl: є;
• PowerAssist: є;
• Паралельна робота: підтримується;
• Трифазна конфігурація: підтримується;
• Максимальний ККД: 96%;
• GX-контролер: вбудований;
• Інтерфейси: VE.Can, USB, Ethernet, VE.Direct, Wi-Fi;
• Програмоване реле: є;
• Ступінь захисту: IP21;

Потужність 6500 ВА / 6000 Вт

Victron Energy MultiPlus-II 48/6500/100-50 GX розрахований на роботу з акумуляторною системою напругою 48 В. Номінальна потужність пристрою становить 6500 ВА, а безперервна активна потужність при температурі 25°C досягає 6000 Вт.

При температурі навколишнього середовища 40°C безперервна потужність становить 5700 Вт, а при 65°C — 4600 Вт. Такі обмеження необхідно враховувати під час проєктування системи та вибору місця встановлення обладнання.

Пікова потужність до 11 кВт

Інвертор здатний короткочасно забезпечувати значно більшу потужність порівняно з номінальною. Пікова потужність MultiPlus-II 48/6500/100-50 GX досягає 11 кВт протягом 1 хвилини.

Висока пікова потужність дозволяє використовувати пристрій з обладнанням, яке має підвищені пускові струми, наприклад насосами, компресорами, електродвигунами та іншим обладнанням.

Чиста синусоїдальна напруга 230 В

У режимі інвертора пристрій формує вихідну напругу 230 В з точністю ±2% та частотою 50 Гц ±0,1%.

Стабільні параметри вихідної напруги дозволяють використовувати MultiPlus-II для живлення побутового, офісного та іншого обладнання, чутливого до якості електропостачання.

Вбудований зарядний пристрій 100 А

Victron Energy MultiPlus-II 48/6500/100-50 GX оснащений вбудованим зарядним пристроєм із максимальним струмом заряду 100 А.

Зарядний пристрій дозволяє відновлювати заряд акумуляторної батареї від зовнішньої мережі змінного струму. Параметри заряджання можуть налаштовуватися відповідно до типу та характеристик акумуляторної системи.

Пристрій підтримує роботу з різними типами акумуляторних технологій, включно з літієвими та свинцево-кислотними батареями, за умови правильного налаштування зарядного пристрою.

Робота з електромережею

MultiPlus-II 48/6500/100-50 GX може працювати спільно із зовнішньою електричною мережею. Діапазон вхідної напруги становить 187–265 В, а допустима частота вхідної мережі знаходиться в діапазоні 45–65 Гц.

Максимальний вхідний струм становить 50 А. Вбудований перемикач також розрахований на максимальний струм наскрізної передачі 50 А.

PowerControl та PowerAssist

PowerControl і PowerAssist дозволяють ефективно використовувати MultiPlus-II у системах з обмеженою потужністю зовнішнього джерела.

PowerControl дозволяє обмежувати споживання енергії від зовнішньої мережі або генератора, а PowerAssist може компенсувати нестачу доступної потужності за рахунок акумуляторної батареї.

Завдяки цьому MultiPlus-II може використовуватися в системах, де спільно працюють електрична мережа, акумуляторні батареї, сонячна електростанція та генератор.

Вбудований GX-контролер

Однією з головних переваг цієї версії є вбудований GX-контролер. Він дозволяє організувати моніторинг і керування енергетичною системою без необхідності встановлення окремого GX-пристрою.

GX-платформа забезпечує взаємодію MultiPlus-II з іншими компонентами системи Victron Energy та дозволяє отримувати інформацію про стан обладнання, акумуляторних батарей та енергетичної системи.

Ethernet, Wi-Fi та інші інтерфейси

Версія MultiPlus-II GX оснащена розширеним набором комунікаційних інтерфейсів:

• VE.Can;
• VE.Bus;
• VE.Direct;
• USB;
• Ethernet;
• Wi-Fi.

Наявність вбудованих комунікаційних можливостей робить пристрій зручним для побудови комплексних енергетичних систем із можливістю моніторингу та дистанційного керування.

Паралельна та трифазна робота

Victron Energy MultiPlus-II 48/6500/100-50 GX підтримує паралельну роботу кількох пристроїв. Це дозволяє збільшувати доступну потужність системи за необхідності.

Також підтримується створення трифазних енергетичних систем. Кілька MultiPlus-II можуть об'єднуватися в єдину систему з розподілом навантаження між фазами.

Використання в сонячних електростанціях

MultiPlus-II GX може використовуватися як один з основних компонентів автономної або гібридної сонячної електростанції. Пристрій може працювати спільно з акумуляторними батареями, сонячними контролерами MPPT та мережевими сонячними інверторами.

При цьому MultiPlus-II 48/6500/100-50 GX не має вбудованого MPPT-контролера. Для безпосереднього підключення сонячних панелей потрібен окремий сонячний контролер або відповідний AC-сонячний інвертор.

Резервне електропостачання

Victron Energy MultiPlus-II 48/6500/100-50 GX підходить для створення систем резервного електропостачання. За наявності зовнішньої мережі пристрій може передавати живлення на навантаження та одночасно заряджати акумуляторні батареї.

У разі відключення зовнішньої мережі MultiPlus-II автоматично переходить в інверторний режим і забезпечує живлення підключеного навантаження від акумуляторної системи.

Така схема дозволяє використовувати пристрій для резервного живлення приватних будинків, комерційних об'єктів, офісів та інших споживачів.

Спільна робота з генератором

MultiPlus-II може використовуватися спільно з бензиновими або дизельними генераторами. Функції PowerControl та PowerAssist дозволяють враховувати обмежену потужність генератора та за необхідності використовувати акумуляторну батарею для компенсації пікових навантажень.

Програмоване реле також може використовуватися для реалізації різних сценаріїв керування, включно з функціями запуску та зупинки генератора.

Захист та температурний діапазон

Пристрій оснащений захистом від короткого замикання на виході, перевантаження, надмірного підвищення або зниження напруги акумуляторної батареї, перегріву та інших нештатних ситуацій.

Діапазон робочих температур становить від −40 до +65°C. Охолодження здійснюється за допомогою вбудованого вентилятора. Максимальна висота експлуатації — до 2000 м над рівнем моря.

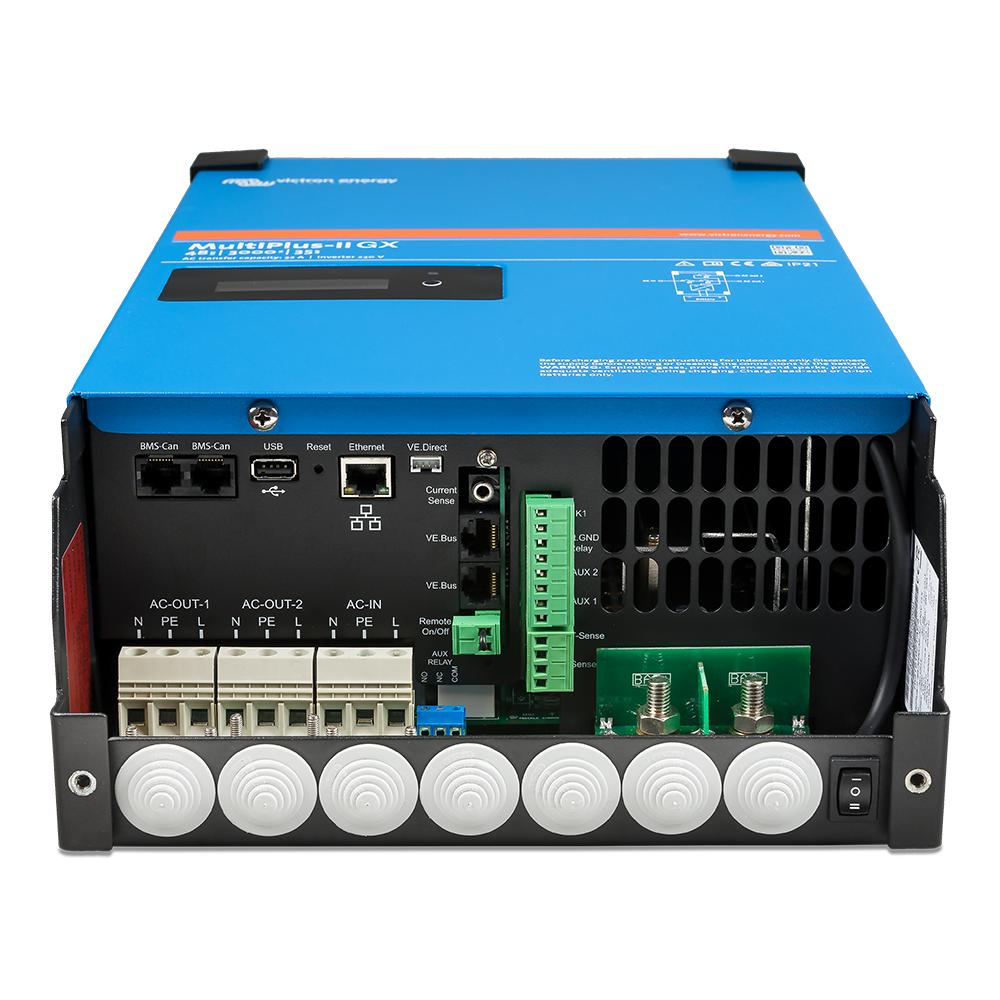

Корпус та підключення

Корпус Victron Energy MultiPlus-II 48/6500/100-50 GX виконаний зі сталі та має фірмовий синій колір RAL 5012. Ступінь захисту корпусу — IP21.

Для підключення акумуляторних батарей використовуються болтові з'єднання M8. Підключення мережі 230 В виконується через гвинтові клеми.

Габарити пристрою становлять 644 × 320 × 150 мм, маса — 29 кг.

Для яких систем підходить MultiPlus-II GX?

Модель може використовуватися в різних системах електропостачання:

• резервне живлення приватного будинку;
• автономні системи електропостачання;
• гібридні сонячні електростанції;
• системи накопичення електроенергії;
• резервне живлення комерційних об'єктів;
• системи з акумуляторними батареями 48 В;
• системи спільно з дизельними та бензиновими генераторами;
• трифазні енергетичні системи;
• об'єкти з підвищеними вимогами до надійності електропостачання.

Переваги Victron Energy MultiPlus-II 48/6500/100-50 GX

• 6500 ВА номінальної потужності;
• 6000 Вт безперервної потужності при 25°C;
• до 11 кВт пікової потужності;
• робота з акумуляторними системами 48 В;
• вбудований зарядний пристрій 100 А;
• вихідна напруга 230 В;
• стабільна частота 50 Гц;
• PowerControl та PowerAssist;
• підтримка паралельної роботи;
• підтримка трифазних систем;
• вбудований GX-контролер;
• Ethernet та Wi-Fi;
• інтерфейси VE.Can та VE.Direct;
• USB-порт;
• програмоване реле;
• робоча температура від −40 до +65°C;
• сталевий корпус;
• ступінь захисту IP21.

Висновок

Victron Energy MultiPlus-II 48/6500/100-50 GX 230V — потужний інвертор-зарядний пристрій для побудови резервних, автономних та гібридних систем електропостачання. Модель розрахована на акумуляторні батареї 48 В, має потужність 6500 ВА, безперервну потужність до 6000 Вт та вбудований зарядний пристрій зі струмом до 100 А.

Головною перевагою цієї версії є вбудований GX-контролер, завдяки якому MultiPlus-II GX може виконувати функції керування, моніторингу та комунікації з іншими компонентами енергетичної системи без необхідності придбання окремого GX-пристрою.

Підтримка PowerControl, PowerAssist, паралельної та трифазної роботи, а також наявність Ethernet, Wi-Fi, VE.Can, VE.Direct та USB роблять Victron Energy MultiPlus-II 48/6500/100-50 GX універсальною основою для сучасних систем резервного та автономного електропостачання.
