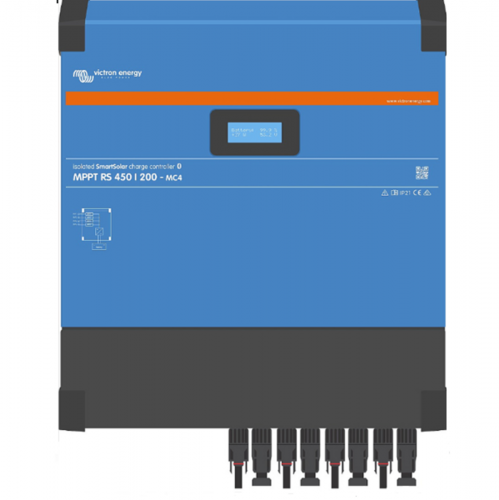

Контролери сонячного заряду SmartSolar MPPT RS - це рішення Victron для систем з великими послідовно підключеними фотоелектричними масивами, що заряджають батареї постійного струму з напругою 48 В. Цей продукт ідеально підходить для великих автономних та підключених до мережі акумуляторних систем.
Доступні моделі на 5,76 кВт і 11,52 кВт, особливості продукту включають широкий робочий вхід сонячного напруги на 80-450 В постійного струму, незалежні входи стеження, повна можливість підключення, ізольовані фотоелектричні з'єднання, екран дисплея, повністю програмовані параметри заряджання акумулятора, а також активне охолодження пристрою. Нова конструкція металевого корпусу та повністю закриті електричні з'єднання підвищують безпеку та модернізують подачу відповідно до найновішого набору продуктів Victron.
MPPT: Ультра-швидке відстеження пікових потужностей
Контролер сонячного заряду SmartSolar RS підключається до фотоелектричного масиву від 80 до 450 вольт напруги холостого ходу та ефективно заряджає вашу 48-вольтну акумуляторну батарею до 100 А або до 200 А. Налаштування заряду повністю програмовані та можуть бути налаштовані для різних хімічних типів батарей, таких як свинцево-кислотна, літієва та інші.
Налаштування та моніторинг за допомогою VictronConnect
Контролером заряду SmartSolar RS можна дистанційно керувати та налаштовувати через Bluetooth за допомогою програми VictronConnect. Ця програма дозволяє налаштовувати пристрої, керувати ними та моментально отримувати таку інформацію, як напруга та струм батареї, напруга та струм фотоелектричного джерела, ретроспективні дані та динаміку змін.
Послідовне підключення додаткових блоків
Контролер заряду SmartSolar RS оснащений входами передачі VE.Can, що дозволяє здійснювати зв'язок із додатковими пристроями SmartSolar RS & VE.Can MPPT. Додаткові блоки просто прикуті один до одного за допомогою кабелю. RJ45. При підключенні один до одного всі окремі контролери заряду синхронізують свої етапи заряджання. Вони також можуть надсилати свої дані по тому кабелю для моніторингу на пристрій GX (наприклад, Cerbo GX).
Віддалений моніторинг та контроль
Якщо пристрій GX підключено до Інтернету, портал дистанційного керування Victron (VRM) забезпечить доступ до повної потужності контролерів заряду вашого SmartSolar RS. Якщо інсталяцію підключено одночасно до пристрою GX та до Інтернету, портал дистанційного керування Victron (VRM) забезпечить доступ до повної потужності MPPT в будь-який час і в будь-якому місці безкоштовно. Для віддалених установок - навіть якщо поблизу немає інтернет-з'єднання, ви все одно зможете керувати MPPT, підключивши GlobalLink 520.
Дисплей SmartSolar
Контролер заряду SmartSolar RS оснащений дисплеєм на передній панелі. Дисплей зчитує вольти батареї, зарядний струм і напруга з обох масивів окремо, включаючи миттєві та сумарні показники, а також стан блоку, включаючи будь-які можливі коди помилок.
З'єднання вводу/виводу
Контролер заряду SmartSolar RS оснащений програмованим реле та опціями дистанційного вимірювання температури та напруги. Віддалений вхід може приймати Victron smallBMS та інші типи BMS із роздільними сигналами зарядки.
- Напруга батареї: 48 B
- Номінальний струм заряду: 200 A
- Максимальна потужність заряду: 11,5 кВт при 57,6 В
- Напруга «абсорбційного» заряду: Налаштування за замовчуванням 57,6 В (настроювання)
- Напруга заряду, що плаває: Налаштування за замовчуванням 55,2 В (настроювання)
- Програмований діапазон напруги: Мінімум: 36 В
- Максимум: 60 В (7)
- Алгоритм заряду: Багатоступеневий адаптивний (настроюється)
- Датчик температури батареї: Увімкнено
- Максимальна ефективність: 96%
- Автономне споживання: 15 mA
SOLAR (СОНЯЧНЕ)
- Максимальна фотоелектрична напруга постійного струму: 450 В
- Пускова напруга: 120 В
- Діапазон робочої напруги MPPT: 80 – 450 В(1)
- Кількість трекерів: 4
- Макс. робочий вхідний фотоелектричний струм: 18 A на трекер
- Максимальний фотоелектричний струм короткого замикання (2): 20 A на трекер
- Максимальна вихідна потужність заряджання постійного струму: 4000 Вт на одиницю 11520 Вт всього
- Максимальний розмір фотоелектричної матриці на трекер (3): 7200 Ватт-пік (450 x 20 A) (3)
- Рівень відмови фотоелектричної ізоляції (4): 100 kΩ
GENERAL (ЗАГАЛЬНЕ)
- Синхронізована паралельна робота: Так, до 25 блоків з VE.Can
- Програмоване реле (5): Так
- Захист:
- Фотоелектрична зворотна полярність
- Вихідне коротке замикання
- Перегрів
- Передача даних: Порт VE.Direct, порт VE.Can & Bluetooth (6)
- Частота Bluetooth: 2402 – 2480 мГц
- Потужність Bluetooth: 4 дБм
- Аналоговий/цифровий порт загального призначення: Так, 2x
- Зовнішній вимикач: Так
- Діапазон робочої температури: від -40 до +60 °C (охолодження за допомогою вентилятора)
- Вологість (без конденсації): макс. 95%
ENCLOSURE (КОРПУС)
- Матеріал та колір: сталь, синій, RAL 5012
- Категорія захисту: IP21
- Підключення батареї: Болти M8
- Силові клеми фотоелектричного входу (Версія -Tr): 2 16 мм2
- Силові клеми фотоелектричного входу (Версія MC4):
- 1 пара чоловічих та жіночих роз'ємів MC4 на трекер
- Клеми живлення фотоелектричного входу: 2,5…16 мм2
- Вага: 13,7 кг
- Розміри (В х Ш х Г) мм: 487 x 434 x 146
- Діапазон робочої напруги MPPT обмежений напругою батареї - фотоелектрична напруга розімкнутого ланцюга не повинно перевищувати 8 х плаваючої напруги батареї. Наприклад, плаваюча напруга 52,8 В призводить до максимальної фотоелектричної напруги розімкнутого ланцюга 422,4 В. Для отримання Для отримання додаткових відомостей прочитайте посібник користувача продукту.
- Вищий струм короткого замикання може пошкодити контролер, якщо фотоелектрична матриця підключена до зворотної полярності.
- Макс. 450 В розімкнутого ланцюга призводить до приблизно 360 В максимальної пікової потужності, таким чином максимальна фотоелектрична матриця забезпечує приблизно 360 x 20 A = 7200 Ватт-пік
- MPPT RS перевірить достатню резистивну ізоляцію між позитивною фотоелектричною напругою та заземленням, а також між негативною фотоелектричною напругою та заземленням. У випадку опору нижче порогового значення пристрій припинить зарядку, відобразить помилку та надішле сигнал помилки на пристрій GX (якщо він підключений) для звукового та e-mail-повідомлення.
- Програмоване реле, якому можна задати функцію загальної тривоги, оповіщення про низьку напругу постійного струму або запуску/зупинки генератора. Номінал постійного струму: 4 A до 35 В постійного струму та 1 A до 70 В постійного струму
- MPPT RS в даний час не сумісний з VE.Smart Networks
- Контрольна точка зарядного пристрою (плаваючий та абсорбційний заряди) може бути встановлена на максимальне значення 60 В. Вихідна напруга на клемах зарядного пристрою може бути вищою через температурну компенсацію, а також компенсацію падіння напруги на кабелях батареї. Максимальний вихідний струм зменшується на одну ризик з повного струму при 60 В до 5 А при 62 В. Напруга вирівнювання може бути встановлено на максимальне значення 62, відсоток струму вирівнювання може бути встановлений на максимальне значення 6%.
