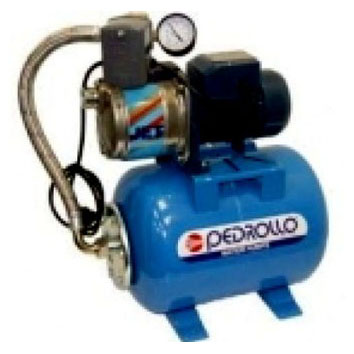

Характеристики Насосна станція Pedrollo HF JCRm 10 M 50 H
Максимальна продуктивність, м³ / год:
4,8
Максимальний напір, м:
44
Максимальна висота всмоктування, м:
9
Діаметр вхідного патрубка, дюйм:
1
Максимальний робочий тиск, бар:
4
Максимальна температура рідини, що перекачується, °С:
40
Максимальна температура навколишнього середовища, °С:
40
Матеріал корпусу:
нержавіюча сталь
Кількість фаз:
Однофазний
Діаметр патрубка, дюйм:
1
Потужність: 0,75 кВт.
Об'єм бака: 50 л;
Продуктивність: до 4,8 м3 / год;
Напір: до 44 м;
СамвСасивающие електронасос JET
Глибина вСасивАнія - 9 м

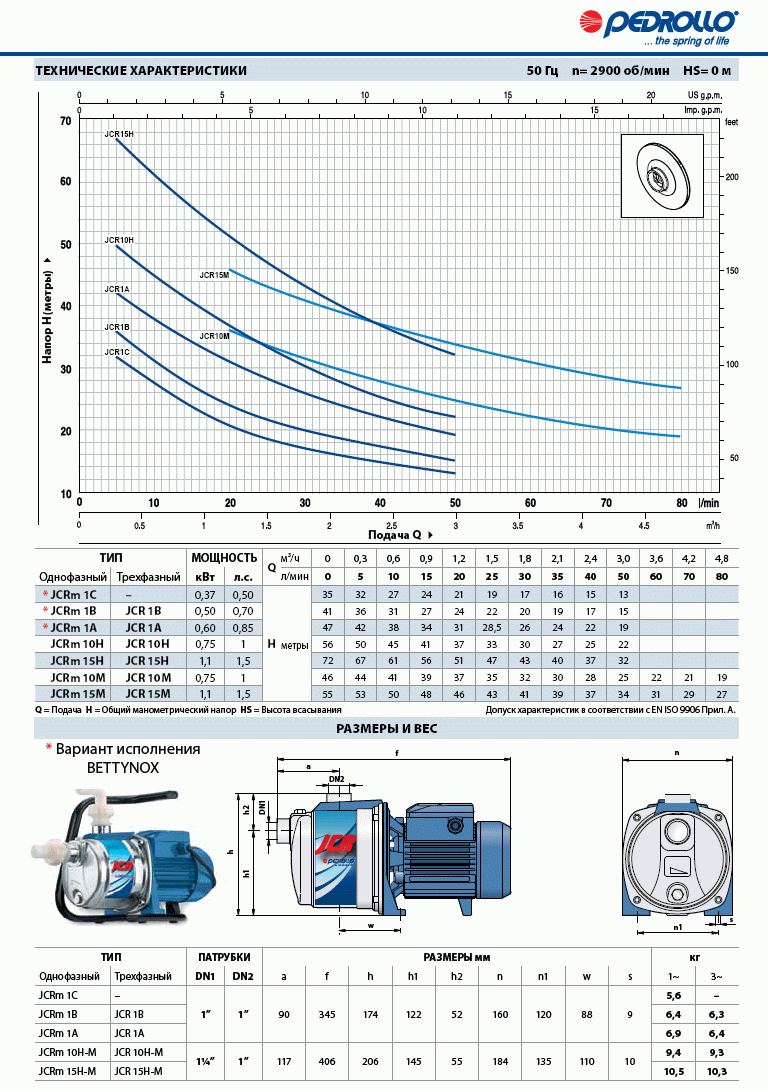

Короткий технічний характеристика
- подача до 80 л / хв. (4.8 м3 / год)
- напір до 44 м
- манометрична висота всмоктування до 9 м
- температура рідини до + 40 ° з
- Максимальна температура навколишнього середовища + 40 ° з
Виготовлені з нержавіючої сталі, з метою збільшення їх довговічності, ці насоси оснащені новим гідравлічним вузлом, який дозволив значно знизити шум в порівнянні з існуючими стандартами.
Принцип роботи
Серія JCR включає в себе самовсмоктуючі електронасоси відцентрового типу з корпусом насоса з нержавіючої сталі. Ефект самовсмоктування досягається завдяки ежектору, встановленому в корпусі насоса. Тільки частина загальної подачі, виробленої робочим колесом закритого відцентрового типу, направляється в нагнітальний патрубок: частина, що залишилася рециркулюється за допомогою ежектора, який, будучи з'єднаний з камерою всмоктування, створює в ній розрідження, необхідне для самовсмоктування. При першому запуску досить заповнити водою корпус насоса, заповнювати всмоктуючий трубопровід і видаляти можливо присутні повітряні мішки немає необхідності. У момент запуску вода, що міститься в корпусі, циркулюючи через ежектор, перемістить повітря з камери всмоктування в нагнітальну камеру, виштовхуючи його через нагнітальний трубопровід. Одночасно з цим утворився таким чином вакуум призведе до підйому рівня води у всмоктуючому трубопроводі, викликаючи тим самим самовсмоктування. Постійне функціонування системи самовсмоктування робить такі насоси практично нечутливими до присутності (навіть значного) розчиненого повітря в накачується рідини.
При розробці серії JCR на основі попереднього досвіду PEDROLLO особливу увагу було приділено підбору матеріалів і гідравлічної ефективності, в результаті чого насоси стали більш компактними, покращилися експлуатаційні характеристики, знизився шум.
Область застосування і установка
Насоси даної серії рекомендуються для перекачування чистої води і хімічно неагресивних рідин.
Завдяки їх надійності, простоті в експлуатації і економічності, ці насоси можуть з успіхом застосовуватися в побуті, зокрема, для автоматичної подачі води спільно з невеликими і середніми резервуарами-автоматичними агрегатами підтримки тиску, для зрошення городів, садів і т. д.
Установка насоса повинна проводитися в закритих приміщеннях або ж в місцях, захищених від атмосферного впливу.
Примітка. Рекомендується в будь-якому випадку встановлювати донний клапан, або зворотний клапан, на всмоктуючому патрубку.
Конструктивні характеристики
- Корпус насоса з нержавіючої сталі AISI 304, забезпечений всмоктуючим і нагнітальним патрубками з трубною різьбою gas UNI 338.
- Кришка корпусу насоса з нержавіючої сталі AISI 304, на якій встановлюється механічне ущільнення.
- Вузол ежетора з технополімера Noryl gfn2v "General Electric" (сертифікований для питної води).
- Робоче колесо, радіальне, відцентрового типу, з технополімера Noryl gfn2v "General Electric" (сертифіковане для питної води).
- Ведучий вал з нержавіючої сталі AISI 416.
- Механічне ущільнення з кераміки і графіту.
- Електродвигун: насоси безпосередньо з'єднані з електродвигуном Pedrollo відповідної потужності; двигун асинхронний, високопродуктивний, безшумний, закритого типу з зовнішньої вентиляцією, придатний для безперервної роботи. Клас ізоляції F (в до 0.90 кВт).
В однофазних двигунах передбачено вбудований термозашитний пристрій (аварійний вимикач).
Трифазні двигуни повинні бути забезпечені відповідним зовнішнім аварійним вимикачем, підключення якого виконується згідно з чинними нормативами. - Стпень захисту IP 44.
- Виконання та правила безпеки відповідно до стандартів EN60 335-1 (IEC 335-1, CEI 61-50) IEC 34.
