Категорії

АВР-100А, 380В

Тип проекту

АВР-100А, 380В

Надана послуга

Монтаж та налагодження АВР

Дата

15 березня 2023

Монтаж АВР 100 А, 380 В

Для об'єкта було реалізовано систему автоматичного введення резерву (АВР) на 100 А, 380 В, призначену для автоматичного перемикання електроживлення між основним та резервним джерелами.

Встановлена система дозволяє забезпечити резервне електропостачання об'єкта у разі відключення або аварійного зникнення напруги в основній електричній мережі. Перемикання між джерелами здійснюється автоматично, без необхідності ручного втручання користувача.

Завдання проєкту

Основним завданням проєкту було організувати надійне резервне електроживлення для споживачів об'єкта. Система АВР контролює стан основної мережі та у разі виникнення аварійної ситуації автоматично переводить навантаження на резервне джерело.

Після відновлення електропостачання система виконує зворотне перемикання та повертає навантаження на основний ввід.

Основні характеристики системи

Номінальний струм: 100 А;
Напруга: 380 В;
Тип системи: автоматичне введення резерву;
автоматичне перемикання між джерелами живлення;
контроль наявності напруги в основній мережі;
автоматичне повернення на основне джерело після відновлення мережі;
захист і комутація силових ліній.

Принцип роботи АВР

У штатному режимі система контролює параметри основного вводу, а підключені споживачі отримують живлення від основної електричної мережі.

У разі зникнення напруги або виникнення аварійної ситуації АВР фіксує відключення основного джерела та виконує перемикання на резервний ввід.

Після відновлення нормального електропостачання основної мережі система повертає навантаження на основне джерело. Таким чином, користувачеві не потрібно вручну перемикати живлення під час кожного відключення електроенергії.

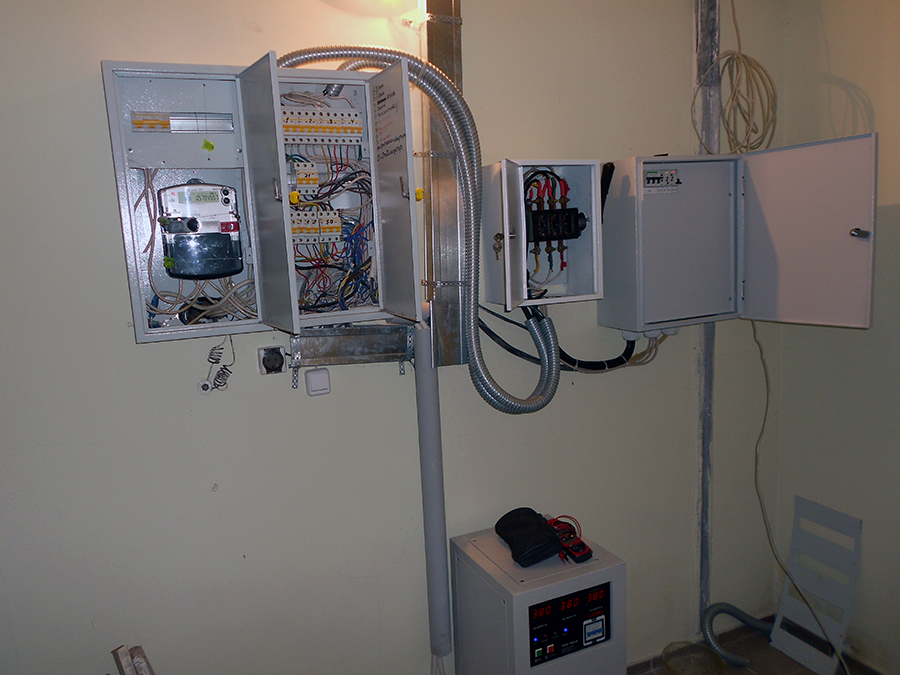

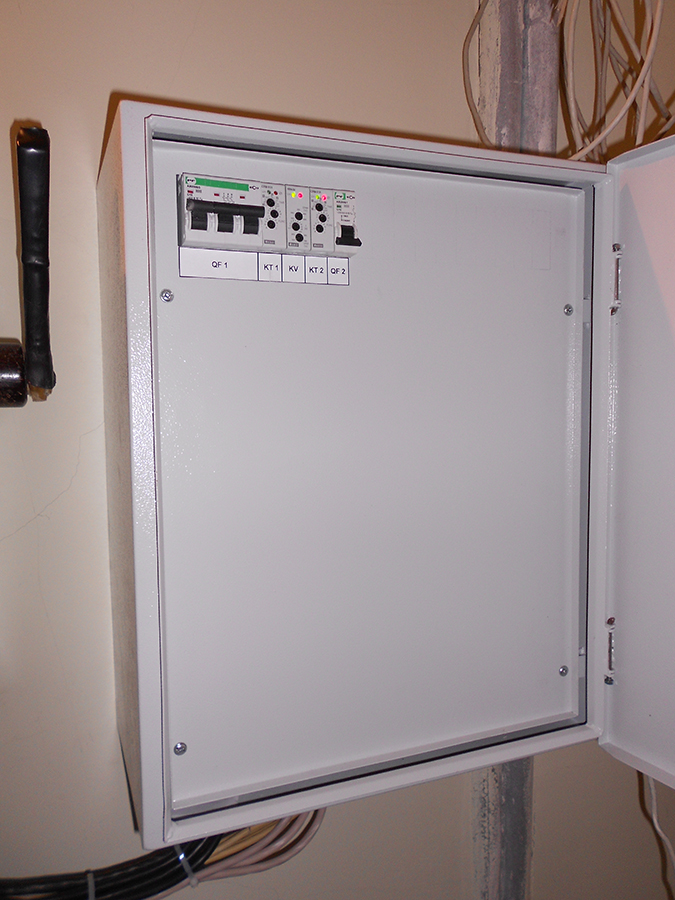

Монтаж та підключення

У рамках проєкту виконано монтаж обладнання АВР, підключення силових ліній та організацію комутації між основним і резервним джерелами електропостачання.

Під час виконання робіт особливу увагу приділено надійності силових з'єднань, правильній організації кабельних ліній та зручності подальшого технічного обслуговування обладнання.

Усі елементи системи розміщено з урахуванням вимог до безпечної експлуатації електрообладнання та забезпечення доступу до основних комутаційних елементів.

Резервне електропостачання об'єкта

Використання АВР дозволяє значно підвищити надійність електропостачання. У разі відключення основної мережі резервне джерело підключається автоматично, що дозволяє мінімізувати перерву в електроживленні підключеного навантаження.

Така система може використовуватися спільно з генератором, інверторною системою або іншим незалежним джерелом електроенергії залежно від конфігурації об'єкта.

АВР особливо актуальний для об'єктів, де важливо забезпечити стабільне живлення інженерних систем, освітлення, насосного обладнання, опалення, автоматики та інших відповідальних споживачів.

Переваги реалізованого рішення

автоматичне перемикання між основним та резервним джерелами;
розрахунковий струм комутації до 100 А;
робота в мережі з напругою 380 В;
контроль стану основного вводу;
автоматичне повернення на основну мережу після відновлення електропостачання;
зменшення часу перерви в електропостачанні;
захист і комутація силових ланцюгів;
зручність експлуатації та технічного обслуговування;
можливість інтеграції з різними резервними джерелами живлення.

Результат виконаних робіт

У результаті проєкту було реалізовано систему автоматичного введення резерву 100 А, 380 В, яка забезпечує автоматичне перемикання навантаження між основним і резервним джерелами електропостачання.

Реалізоване рішення дозволяє підвищити надійність електропостачання об'єкта та мінімізувати вплив аварійних відключень основної електричної мережі на роботу підключеного обладнання.

АВР 100 А, 380 В — практичне рішення для організації автоматичного резервного електропостачання об'єктів, де необхідне надійне перемикання між двома джерелами живлення.
