АВР BASIC-1 Socomec — 3 фази мережа / 1 фаза генератор

Для об'єкта було реалізовано систему автоматичного введення резерву (АВР) BASIC-1 Socomec із нестандартною схемою резервного електропостачання: трифазна основна мережа та однофазний резервний генератор.

Таке рішення дозволяє використовувати однофазну генераторну установку як резервне джерело живлення об'єкта, при цьому основне електропостачання здійснюється від трифазної мережі.

Завдання проєкту

Основним завданням було організувати автоматичне перемикання електроживлення між основною трифазною мережею та однофазним генератором.

При наявності напруги в основній мережі споживачі отримують живлення від мережі. У разі відключення електроенергії система АВР забезпечує перемикання на резервне джерело — генератор.

Після відновлення електропостачання від основної мережі система виконує зворотне перемикання, повертаючи навантаження на штатне джерело живлення.

Особливості системи

АВР: BASIC-1 Socomec;
Основне джерело: трифазна електрична мережа;
Резервне джерело: однофазний генератор;
Схема: 3 фази — мережа / 1 фаза — генератор;
автоматичне перемикання джерел живлення;
захист та комутація силових ланцюгів;
розміщення обладнання в окремій електричній шафі.

Принцип роботи АВР

У штатному режимі система контролює наявність напруги в основній трифазній мережі. При нормальних параметрах електропостачання підключені споживачі отримують живлення від мережі.

У разі зникнення напруги в мережі система АВР переводить об'єкт на резервне живлення від однофазного генератора. Після готовності генератора до роботи здійснюється перемикання навантаження на резервне джерело.

Після відновлення електропостачання від основної мережі АВР повертає навантаження на мережевий ввід. Таким чином, перемикання між джерелами відбувається автоматично, без необхідності ручного керування.

Трифазна мережа та однофазний генератор

Особливістю цього проєкту є використання трифазного мережевого вводу спільно з однофазним резервним генератором.

Така конфігурація дозволяє використовувати наявний однофазний генератор як резервне джерело для визначеної групи споживачів. Під час проєктування та підключення особлива увага приділяється правильному розподілу навантаження та коректній організації комутації між джерелами.

Це дозволяє створити резервне електропостачання навіть у випадках, коли резервний генератор має іншу кількість фаз порівняно з основною електричною мережею.

Монтаж та організація електричної шафи

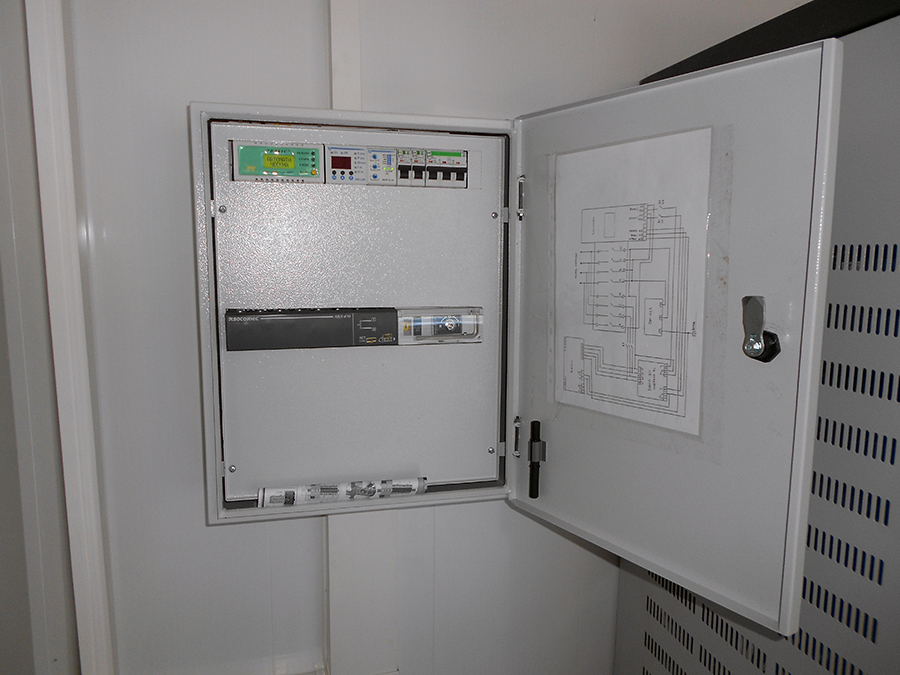

Обладнання АВР розміщено в окремій металевій електричній шафі. Всередині встановлено необхідні комутаційні та захисні елементи, виконано підключення силових і керуючих ланцюгів.

На внутрішній стороні дверцят розміщено схему підключення, що дозволяє швидко ознайомитися з принципом роботи та з'єднаннями системи під час проведення технічного обслуговування.

Компонування обладнання виконано з урахуванням зручності доступу до основних елементів, проведення діагностики та подальшого обслуговування системи.

Автоматичне резервне електропостачання

Використання АВР дозволяє суттєво підвищити зручність експлуатації резервної системи. У разі зникнення напруги в основній мережі користувачеві не потрібно вручну перемикати джерела живлення.

Система автоматично контролює стан основного вводу та виконує необхідні перемикання відповідно до заданого алгоритму роботи.

Таке рішення особливо актуальне для об'єктів, де важливо забезпечити безперебійне живлення відповідальних споживачів — систем опалення, насосного обладнання, освітлення, холодильного обладнання, автоматики та іншої техніки.

Переваги реалізованого рішення

АВР BASIC-1 Socomec для автоматичного перемикання джерел;
робота з трифазною основною мережею;
можливість використання однофазного генератора як резервного джерела;
автоматичне перемикання на резервне джерело;
автоматичне повернення на основну мережу після відновлення електропостачання;
захист та комутація силових ланцюгів;
акуратне розміщення обладнання в окремій шафі;
наявність схеми підключення всередині шафи;
зручний доступ до обладнання для технічного обслуговування.

Результат виконаних робіт

У результаті проєкту було реалізовано систему автоматичного резервного електропостачання на базі АВР BASIC-1 Socomec, яка забезпечує взаємодію трифазної основної мережі та однофазного резервного генератора.

Реалізована схема дозволяє автоматично перемикати живлення між джерелами та забезпечує резервне електропостачання визначеної групи споживачів об'єкта у разі відключення основної мережі.

Проєкт демонструє можливість організації резервного живлення з використанням генератора, фазність якого відрізняється від основної мережі, за умови правильного проєктування та виконання схеми підключення.

Підсумок

АВР BASIC-1 Socomec — практичне рішення для автоматизації резервного електропостачання об'єктів, де основним джерелом є трифазна мережа, а резервним — однофазний генератор.
