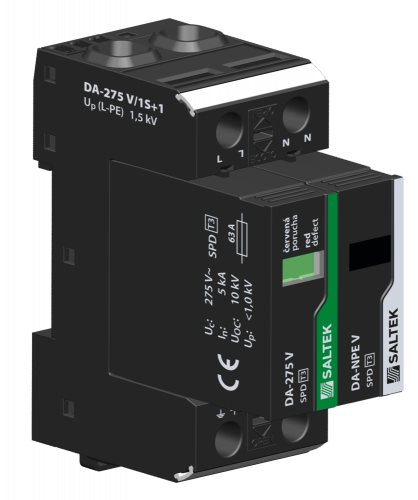

Обмежувач перенапруг УЗИП SALTEK DA-275 V / 1S 1

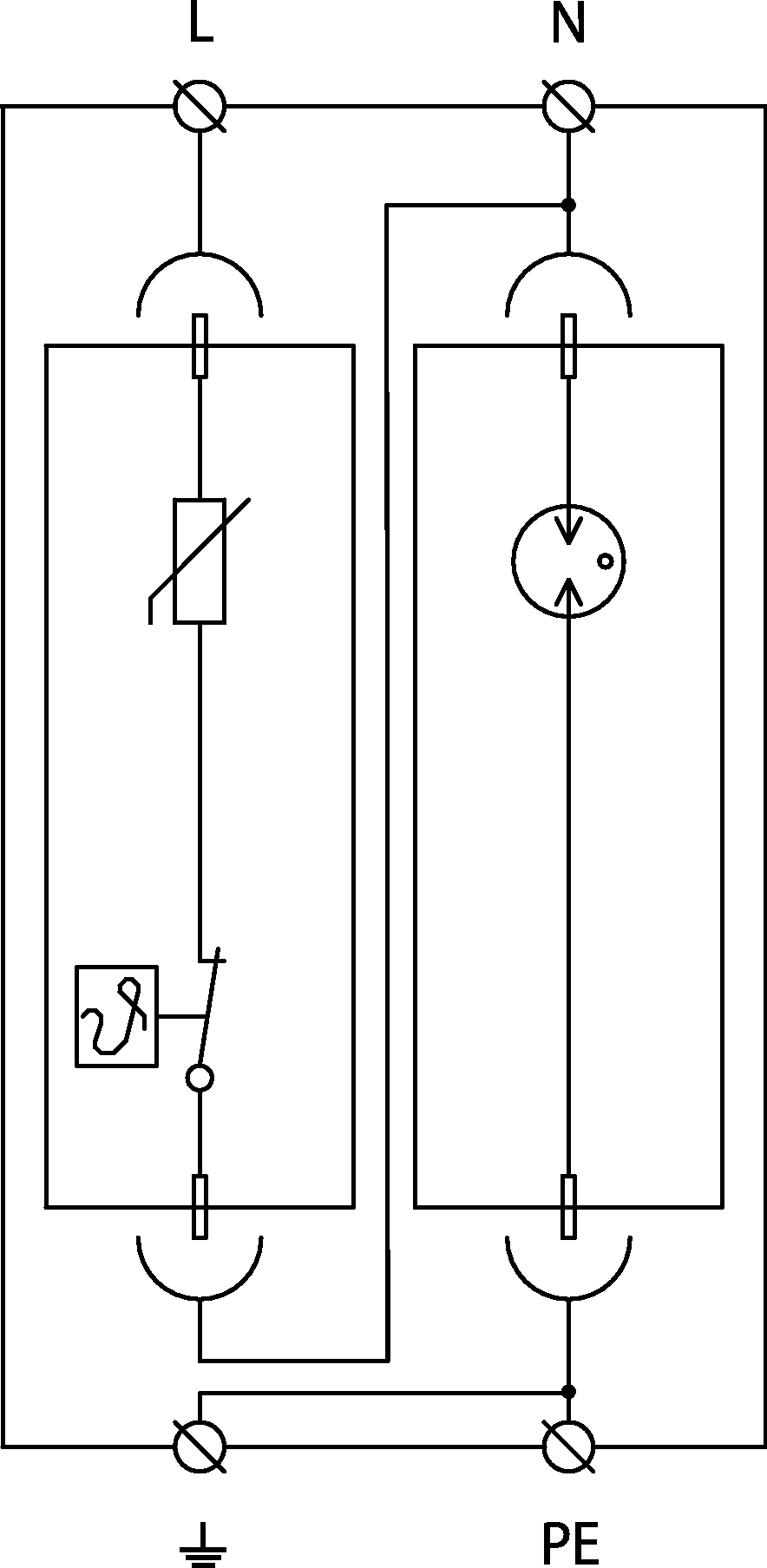

Комбінація варисторного пристрою захисту від перенапруги і закритого розрядника конструктивно об'єднаних в модулі 1 + 1. Призначено для установки в мережах низької напруги, на кордоні зон LPZ 2 і Lpz 3.

Призначено для захисту від впливів індукованого перенапруги внаслідок удару блискавки і комутаційних перенапруг.

Опціонально доповнюється дистанційною індикацією стану (s).

Технічні параметри L-N:

• Максимальна робоча напруга UC 275 V AC
• Номінальний струм пробою (8/20 мкс) In 5 kA
• тестова напруга Uoc 10 kV
• рівень захисної напруги Up 1 kV
• час реакції ta 25 нс
• максимальна предзащита 63 A gL / gG
• конструктивне виконання IP 20
• діапазон робочих температур-40 °C ... + 80 ° C
• монтаж DIN рейка 35мм
• перетин сполучних приводів
• Одножильний хв / макс ISO: 10/50 мм2; AWG: 8/1
• багатожильний хв / макс ISO: 10/35 мм2; AWG: 8/2
• довжина зачищеного кінця з'єднувального проводу 14 мм
• момент затягування макс 4 н∙м
• індикація спрацьовування Червона зафарбовування индикационного поля
• дистанційна індикація-виконання S "сухий" перемикаючий контакт
• контакти дистанційної індикації 250 V / 0,5 A AC, 250 V / 0,1 A DC
• перетин проводів дистанційної індикації макс 1,5 мм2
• задовольняє вимогам норм EN 61 643-11
• серійний номер DA - 275 V / 1S + 1 8595090519751

Технічні параметри N-PE:

• Максимальна робоча напруга UC 260 V AC
• Номінальний струм пробою (8/20 мкс) In 10 kA
• тестове напруга Uoc 20 kV
• рівень захисної напруги Up 1,5 kV
• час реакції ta 100 ns
• конструктивне виконання IP 20
• діапазон робочих температур-40 °C ... + 80 ° C
• монтаж DIN рейка 35мм
• перетин сполучних приводів
• Одножильний хв / макс ISO: 10/50 мм2; AWG: 8/1
• багатожильний хв / макс ISO: 10/35 мм2; AWG: 8/2
• довжина зачищеного кінця з'єднувального проводу 14 мм
• момент затягування макс 4 Nm
• індикація спрацьовування немає
• задовольняє вимогам норм EN 61 643-11
• серійний номер DA-275 V/1S+1  8595090519751
