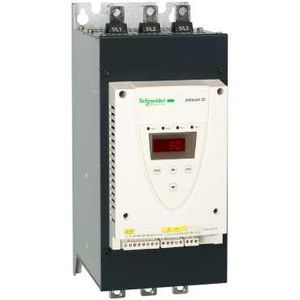

Пристрої плавного пуску і гальмування Schneider Altistart ATS22C17Q

Напруга ланцюга управління: 380-415В ±10 %;
Потужність двигуна: 15 кВт;
Номінальний струм: 32 А;
Ступінь захисту: IP20.

  Пристрої плавного пуску Altistart 22 призначені для управління зміною напруги і моменту, забезпечуючи тим самим плавний пуск і зупинку трифазних асинхронних електродвигунів з короткозамкненим ротором потужністю від 4 до 400 кВт.

Особливості ATS22С17Q:

• ATS22 поставляються запрограмованим для використання в нормальному режимі роботи з класом захисту електродвигуна 10.
• Застосування Altistart 22 для механізмів, що вимагають перемикання на байпасний контактор в кінці пускового процесу (для зменшення тепловіддачі самим пусковим пристроєм)
• Вбудований термінал для конфігурування і налаштування параметрів, контролю їх значень для перевірки відповідності роботи механізму закладеному алгоритму
• Тепловий захист електродвигуна
• Введення в роботу відразу після установки

Області застосування софтстартеров Altistart 22:

• відцентрові та поршневі насоси
• вентилятор
• турбіна
• холодильний
• гвинтові та відцентрові компресори
• Конвеєри та стрічкові транспортери
• гвинтові підйомники
• мішалки, Міксери та рафінери

Функції регулювання:

• Коригування струму УПП Altistart 22 відповідно до струмом електродвигуна
• Обмеження струму
• Вибір типу зупинки - на вибігу або з темпом

Функції управління електроприводом:

• Управління за трьома фазами
• Можливість підключення в обомткі двигуна, з'єднані трикутником, для використання УПП ATS22 меншого типорозміру (тільки для пристроїв серії ATS22 * * * Q)
• Лінійний закон зміни напруги або моменту на всьому протязі розгону або гальмування двигуна-занчительное уменьшени ударних навантажень
• Зміна профілів управління для різних механізмів
• Автоматичне управління вбудованим байпасним контактором в кінці пуску, при збереженні захистів, що реалізуються в блоці управління

Функції захисту двигуна і механізму:

• Вбудована конфігурується непряма тепловий захист електродвигуна
• Тепловий захист самого пристрою плавного пуску і гальмування Altistart 22
• 1 аналоговий вхід і вбудована обробка показань датчика температури PTC для оптимального управління захистом електродвигуна
• Відстеження кількості та тривалості пусків для підвищення безпеки установки
• Налаштування часу затримки повторного пуску
• Автоматичний перезапуск
• Захист від недовантаження або перевантаження по струму в перехідному або тривалому режимі
• Автоматичне підстроювання до частоти мережі
• Контроль правильності чергування фаз
• Визначення обриву фази
• Визначення дисбалансу між фазними струмами і між струмами витоку (для модельного ряду ATS22 * * * S6 і ATS22 * * * S6U)

Функції для інтегрування в системи автоматизації:

• 3 програмованих дискретних входу
• 2 програмованих НЗ / але релейних виходу
• Знімні роз'єми підключення входів / виходів
• Можливість налаштування другого комплекту параметрів електродвигуна
• Вбудована шина Modbus з підключенням через роз'єм RJ45
• Відображення станів пристрою плавного пуску і гальмування і механізму
• Відображення станів і струмів входів/виходів
• Журнал несправностей, функція самодіагностики
• Повернення до заводських установок
