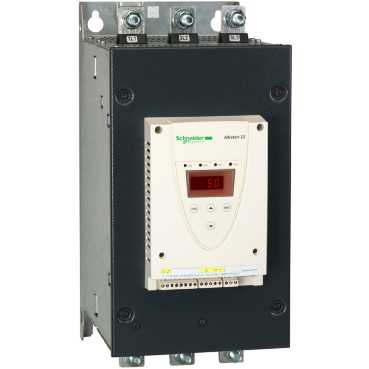

Характеристики Пристрої плавного пуску і гальмування Schneider Altistart ATS22C25Q
Номінальний струм:
243-554 А
Потужність двигуна:
31-184 кВт
Номінальний струм, А:
250
Потужність двигуна, кВт:
132
Напруга мережі, В:
230...440 (- 15...10 %)
Напруга ланцюга управління, В:
220...230 при 50/60 Hz
Призначення виробу:
Асинхронний електродвигун
Частота мережі живлення, Гц:
50...60 (- 10...10 %)
Тип пуску:
пуск з контролем моменту (струмообмеження 3,5 In)
Потужність, що розсіюється, Вт:
129 для стандартних додатків
Граничні напруги джерела живлення, В:
195...484
Частота джерела живлення, Гц:
50...60
Тип дискретного входу:
(LI1, LI2, LI3) логічний 5 мА 4.3 кОм
Напруга дискретного входу, В:
24 (<= 30)
Тип дискретного виходу:
(R1), (R2) релейні виходи 230 V робота, сигнал тривоги, відключення, зупинений, неупинний, запуск, готовий, перемикання
Робоча температура,°С:
-10...40, від 40 до 60 з погіршенням характеристик
Робоче положення:
Вертикальне + / - 10 градусів
Температура навколишнього середовища, °С:
-25...+70
Напруга ланцюга управління: 380-415В ±10 %;
Потужність двигуна: 15 кВт;
Номінальний струм: 32 А;
Ступінь захисту: IP20.
Призначено пристрій плавного пуску і гальмування Altistart ATS22C25Q для управління трифазними асинхронними двигунами. Altistart ATS22C25Q це пристрій плавного пуску і гальмування для універсальних застосувань.
Простота установки і експлуатації УПП ATS22C25Q:
- Економія часу при підключенні (6 клем замість 12)
- Оптимізація розмірів шафи завдяки компактності
- Мінімальне тепловиділення в шафі завдяки низькій тепловіддачі
- Зменшення кількості елементів схеми (багатофункціональний виріб)
Застосування УПП Altistart 22 ATS22C25Q:
Захист обладнання:
- Altistart 22 мінімізує кидки струму
- Зменшує механічні удари в установках
- Збільшує термін служби обладнання
- Altistart 22 запобігає пошкодженню електрообладнання, визначаючи і сигналізуючи про такі несправності, як заклинювання або недовантаження електродвигуна або замикання на землю однієї з трьох фаз мережі
Обладнання з численними вбудованими функціями безпеки:
- Функції байпаса і безпеки
- Пристрої захисту для контролю електродвигуна, установки в цілому і самого пристрою плавного пуску
- Простота конфігурації і експлуатація
- Програмне забезпечення SoMove. Для конфігурації на ПК і передачі конфігурації через Bluetooth або по кабелю
- Електронні плати в стандартному виконанні мають захисне покриття і можуть експлуатуватися в несприятливих умовах навколишнього середовища
Переваги УПП Altistart ATS22C25Q:
- Вбудовані функції байпаса і безпеки
- Зниження експлуатаційних витрат
- Простота підключення
- Захист підключається електрообладнання
- Економія простору завдяки комплектному пристроїв
