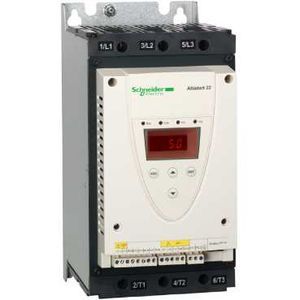

Характеристики Пристрої плавного пуску і гальмування Schneider Altistart ATS22D88Q
Номінальний струм:
82-130 А
Потужність двигуна:
31-184 кВт
Потужність двигуна, кВт:
45
Напруга мережі, В:
230...440 (- 15...10 %)
Напруга ланцюга управління, В:
220...230 при 50/60 Hz
Призначення виробу:
Асинхронний електродвигун
Частота мережі живлення, Гц:
50...60 (- 10...10 %)
Тип пуску:
пуск з контролем моменту (струмообмеження 3,5 In)
Потужність, що розсіюється, Вт:
66 Вт для стандартних додатків
Граничні напруги джерела живлення, В:
195...484
Частота джерела живлення, Гц:
50...60
Тип дискретного входу:
(LI1, LI2, LI3) логічний 5 мА 4.3 кОм
Напруга дискретного входу, В:
24 (<= 30)
Тип дискретного виходу:
(R1), (R2) релейні виходи 230 V робота, сигнал тривоги, відключення, зупинений, неупинний, запуск, готовий, перемикання
Робоча температура,°С:
-10...40, від 40 до 60 з погіршенням характеристик
Робоче положення:
Вертикальне + / - 10 градусів
Температура навколишнього середовища, °С:
-25...+70
Напруга ланцюга управління: 380-415В ±10 %;
Потужність двигуна: 15 кВт;
Номінальний струм: 32 А;
Ступінь захисту: IP20.
Пристрої плавного пуску Altistart 22 призначені для управління зміною напруги і моменту, забезпечуючи тим самим плавний пуск і зупинку трифазних асинхронних електродвигунів з короткозамкненим ротором потужністю від 4 до 400 кВт.
Особливості ATS22D88Q:
- ATS22 поставляються запрограмованим для використання в нормальному режимі роботи з класом захисту електродвигуна 10.
- Застосування Altistart 22 для механізмів, що вимагають перемикання на байпасний контактор в кінці пускового процесу (для зменшення тепловіддачі самим пусковим пристроєм)
- Вбудований термінал для конфігурування і налаштування параметрів, контролю їх значень для перевірки відповідності роботи механізму закладеному алгоритму
- Тепловий захист електродвигуна
- Введення в роботу відразу після установки
Області застосування софтстартеров Altistart 22:
- відцентрові та поршневі насоси
- вентилятор
- турбіна
- холодильний
- гвинтові та відцентрові компресори
- Конвеєри та стрічкові транспортери
- гвинтові підйомники
- мішалки, Міксери та рафінери
Функції регулювання:
- Коригування струму УПП Altistart 22 відповідно до струмом електродвигуна
- Обмеження струму
- Вибір типу зупинки - на вибігу або з темпом
Функції управління електроприводом:
- Управління за трьома фазами
- Можливість підключення в обомткі двигуна, з'єднані трикутником, для використання УПП ATS22 меншого типорозміру (тільки для пристроїв серії ATS22 * * * Q)
- Лінійний закон зміни напруги або моменту на всьому протязі розгону або гальмування двигуна-занчительное уменьшени ударних навантажень
- Зміна профілів управління для різних механізмів
- Автоматичне управління вбудованим байпасним контактором в кінці пуску, при збереженні захистів, що реалізуються в блоці управління
Функції захисту двигуна і механізму:
- Вбудована конфігурується непряма тепловий захист електродвигуна
- Тепловий захист самого пристрою плавного пуску і гальмування Altistart 22
- 1 аналоговий вхід і вбудована обробка показань датчика температури PTC для оптимального управління захистом електродвигуна
- Відстеження кількості та тривалості пусків для підвищення безпеки установки
- Налаштування часу затримки повторного пуску
- Автоматичний перезапуск
- Захист від недовантаження або перевантаження по струму в перехідному або тривалому режимі
- Автоматичне підстроювання до частоти мережі
- Контроль правильності чергування фаз
- Визначення обриву фази
- Визначення дисбалансу між фазними струмами і між струмами витоку (для модельного ряду ATS22 * * * S6 і ATS22 * * * S6U)
Функції для інтегрування в системи автоматизації:
- 3 програмованих дискретних входу
- 2 програмованих НЗ / але релейних виходу
- Знімні роз'єми підключення входів / виходів
- Можливість налаштування другого комплекту параметрів електродвигуна
- Вбудована шина Modbus з підключенням через роз'єм RJ45
- Відображення станів пристрою плавного пуску і гальмування і механізму
- Відображення станів і струмів входів/виходів
- Журнал несправностей, функція самодіагностики
- Повернення до заводських установок
