Категорії

Наземні конструкції для сонячних панелей

10 товарів

Конструкції СЕС під ключ

Підбір

Продаж

Монтаж

Сервіс

Гарантія

Безкоштовна доставка

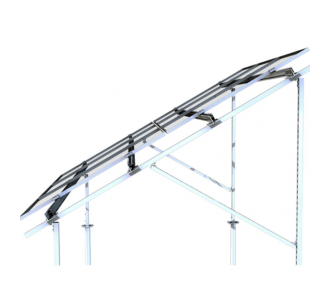

Дворядна система з вертикальним розташуванням модулів SMS-211

Артикул: 0-169382

Немає в наявності

14 000 грн

Детальніше

Виробник: Solar Mounting System
Конструкції для сонячних панелей: Наземні системи
Гарантія: 12 місяців
Кількість панелей: 10
Місце розміщення панелей: Земля
Кут нахилу: 15° - 55°
Розташування ФЕМ: Портретне в 2 ряди
Опорна конструкція: на одному або двох рядах стійок з підкосом, що регулює кут нахилу площини ФЕМ

Дворядна система з вертикальним розташуванням модулів SMS-211

Артикул: 0-169382

Виробник: Solar Mounting System
Конструкції для сонячних панелей: Наземні системи
Гарантія: 12 місяців
Кількість панелей: 10
Місце розміщення панелей: Земля
Кут нахилу: 15° - 55°
Розташування ФЕМ: Портретне в 2 ряди
Опорна конструкція: на одному або двох рядах стійок з підкосом, що регулює кут нахилу площини ФЕМ

До обраного

До порівняння

Немає в наявності

14 000 грн

Безкоштовна доставка

Сонячний трекер потрійний ZRT-10B-3L

Артикул: 0-169558

Немає в наявності

191 880 грн

Детальніше

Виробник: ZRT
Конструкції для сонячних панелей: Наземні системи
Гарантія: 12 місяців
Кількість панелей: 10
Кут нахилу: 15° - 25°
Точність відстеження: 0,1° - 2,0°
Потужність двигуна приводу, В / Вт: 24/10
Вихідний крутний момент, Н. м: 2400
Максимальна швидкість вітру, робоче положення м / с: 28
Максимальна швидкість вітру, нейтральне положення м / с: 40
Маса, кг: 230
Розміри панелей, мм: 1650/1950/992

Сонячний трекер потрійний ZRT-10B-3L

Артикул: 0-169558

Виробник: ZRT
Конструкції для сонячних панелей: Наземні системи
Гарантія: 12 місяців
Кількість панелей: 10
Кут нахилу: 15° - 25°
Точність відстеження: 0,1° - 2,0°
Потужність двигуна приводу, В / Вт: 24/10
Вихідний крутний момент, Н. м: 2400
Максимальна швидкість вітру, робоче положення м / с: 28
Максимальна швидкість вітру, нейтральне положення м / с: 40
Маса, кг: 230
Розміри панелей, мм: 1650/1950/992

До обраного

До порівняння

Немає в наявності

191 880 грн

Безкоштовна доставка

Сонячний трекер подвійний ZRT-10B-2L

Артикул: 0-169557

Немає в наявності

127 920 грн

Детальніше

Виробник: ZRT
Конструкції для сонячних панелей: Наземні системи
Гарантія: 12 місяців
Кількість панелей: 10
Кут нахилу: 15° - 25°
Точність відстеження: 0,1° - 2,0°
Потужність двигуна приводу, В / Вт: 24/10
Вихідний крутний момент, Н. м: 2400
Максимальна швидкість вітру, робоче положення м / с: 28
Максимальна швидкість вітру, нейтральне положення м / с: 40
Маса, кг: 230
Розміри панелей, мм: 1650/1950/992

Сонячний трекер подвійний ZRT-10B-2L

Артикул: 0-169557

Виробник: ZRT
Конструкції для сонячних панелей: Наземні системи
Гарантія: 12 місяців
Кількість панелей: 10
Кут нахилу: 15° - 25°
Точність відстеження: 0,1° - 2,0°
Потужність двигуна приводу, В / Вт: 24/10
Вихідний крутний момент, Н. м: 2400
Максимальна швидкість вітру, робоче положення м / с: 28
Максимальна швидкість вітру, нейтральне положення м / с: 40
Маса, кг: 230
Розміри панелей, мм: 1650/1950/992

До обраного

До порівняння

Немає в наявності

127 920 грн

Безкоштовна доставка

Трирядна система з горизонтальним розташуванням модулів SMS-301

Артикул: 0-169383

Немає в наявності

17 000 грн

Детальніше

Виробник: Solar Mounting System
Конструкції для сонячних панелей: Наземні системи
Гарантія: 12 місяців
Кут нахилу: 15° - 55°
Опорна конструкція: на одному або двох рядах стійок з підкосом, що регулює кут нахилу площини ФЕМ
Кількість панелей: 12
Розташування ФЕМ: Горизонтальне в 3 ряди

Трирядна система з горизонтальним розташуванням модулів SMS-301

Артикул: 0-169383

Виробник: Solar Mounting System
Конструкції для сонячних панелей: Наземні системи
Гарантія: 12 місяців
Кут нахилу: 15° - 55°
Опорна конструкція: на одному або двох рядах стійок з підкосом, що регулює кут нахилу площини ФЕМ
Кількість панелей: 12
Розташування ФЕМ: Горизонтальне в 3 ряди

До обраного

До порівняння

Немає в наявності

17 000 грн

Безкоштовна доставка

Domino Vertikal V2-10 комплект кріплень 10 ФЕМ

Артикул: 0-169876

Немає в наявності

15 250 грн

Детальніше

Виробник: Kripter
Конструкції для сонячних панелей: Наземні системи
Кількість панелей: 10
Місце розміщення панелей: Земля
Матеріал кріплення: Алюміній, цинк

Domino Vertikal V2-10 комплект кріплень 10 ФЕМ

Артикул: 0-169876

Виробник: Kripter
Конструкції для сонячних панелей: Наземні системи
Кількість панелей: 10
Місце розміщення панелей: Земля
Матеріал кріплення: Алюміній, цинк

До обраного

До порівняння

Немає в наявності

15 250 грн

Безкоштовна доставка

Domino Vertikal V2-20 комплект кріплень 20 ФЕМ

Артикул: 0-169881

Немає в наявності

30 500 грн

Детальніше

Виробник: Kripter
Конструкції для сонячних панелей: Наземні системи
Місце розміщення панелей: Земля
Матеріал кріплення: Алюміній, цинк
Кількість панелей: 20

Domino Vertikal V2-20 комплект кріплень 20 ФЕМ

Артикул: 0-169881

Виробник: Kripter
Конструкції для сонячних панелей: Наземні системи
Місце розміщення панелей: Земля
Матеріал кріплення: Алюміній, цинк
Кількість панелей: 20

До обраного

До порівняння

Немає в наявності

30 500 грн

Безкоштовна доставка

Domino Vertikal V2-14 комплект кріплень 14 ФЕМ

Артикул: 0-169878

Немає в наявності

21 350 грн

Детальніше

Виробник: Kripter
Конструкції для сонячних панелей: Наземні системи
Місце розміщення панелей: Земля
Матеріал кріплення: Алюміній, цинк
Кількість панелей: 14

Domino Vertikal V2-14 комплект кріплень 14 ФЕМ

Артикул: 0-169878

Виробник: Kripter
Конструкції для сонячних панелей: Наземні системи
Місце розміщення панелей: Земля
Матеріал кріплення: Алюміній, цинк
Кількість панелей: 14

До обраного

До порівняння

Немає в наявності

21 350 грн

Безкоштовна доставка

Domino Vertikal V2-12 комплект кріплень 12 ФЕМ

Артикул: 0-169877

Немає в наявності

18 300 грн

Детальніше

Виробник: Kripter
Конструкції для сонячних панелей: Наземні системи
Місце розміщення панелей: Земля
Кількість панелей: 12
Матеріал кріплення: Алюміній, цинк

Domino Vertikal V2-12 комплект кріплень 12 ФЕМ

Артикул: 0-169877

Виробник: Kripter
Конструкції для сонячних панелей: Наземні системи
Місце розміщення панелей: Земля
Кількість панелей: 12
Матеріал кріплення: Алюміній, цинк

До обраного

До порівняння

Немає в наявності

18 300 грн

Безкоштовна доставка

Domino Vertikal V2-16 комплект кріплень 16 ФЕМ

Артикул: 0-169879

Немає в наявності

24 400 грн

Детальніше

Виробник: Kripter
Конструкції для сонячних панелей: Наземні системи
Місце розміщення панелей: Земля
Матеріал кріплення: Алюміній, цинк
Кількість панелей: 16

Domino Vertikal V2-16 комплект кріплень 16 ФЕМ

Артикул: 0-169879

Виробник: Kripter
Конструкції для сонячних панелей: Наземні системи
Місце розміщення панелей: Земля
Матеріал кріплення: Алюміній, цинк
Кількість панелей: 16

До обраного

До порівняння

Немає в наявності

24 400 грн

Безкоштовна доставка

Domino Vertikal V2-18 комплект кріплень 18 ФЕМ

Артикул: 0-169880

Немає в наявності

27 450 грн

Детальніше

Виробник: Kripter
Конструкції для сонячних панелей: Наземні системи
Місце розміщення панелей: Земля
Матеріал кріплення: Алюміній, цинк
Кількість панелей: 18

Domino Vertikal V2-18 комплект кріплень 18 ФЕМ

Артикул: 0-169880

Виробник: Kripter
Конструкції для сонячних панелей: Наземні системи
Місце розміщення панелей: Земля
Матеріал кріплення: Алюміній, цинк
Кількість панелей: 18

До обраного

До порівняння

Немає в наявності

27 450 грн

Дах будинку може бути затінений деревами, мати складну форму або не витримувати додаткове навантаження. Коли на ділянці є відкрите місце без ранкової та денної тіні, модулі доцільно винести на окрему опору.

Наземна конструкція для сонячних панелей дає змогу вибрати орієнтацію та кут незалежно від покрівлі, залишити доступ для очищення й надалі розширити масив. За це доводиться відвести частину ділянки, підготувати основу та прокласти довшу кабельну трасу до інвертора.

Коли встановлення на землі виправдане?

Сонячні панелі на землі частіше обирають для приватних будинків із великою територією, фермерських господарств, складів і невеликих виробництв. Такий монтаж доречний, коли дах повернутий на північ, має кілька затінених схилів або площі недостатньо для запланованої потужності.

Наземна система може не підійти для вузької ділянки, місця з високими деревами або території, де після опадів накопичується вода. Ряди не ставлять впритул: передній ряд не повинен затінювати наступний за низького зимового сонця. Точний крок визначають за висотою конструкції, кутом нахилу та розташуванням об’єкта.

Для приватного будинку

Масив краще розміщувати ближче до точки підключення, але поза зоною ігор, проїзду техніки та падіння снігу з даху. Огородження може знадобитися, коли до панелей мають доступ діти або тварини.

Для ферми чи комерційного об’єкта

На відкритій території простіше сформувати кілька рядів і залишити проходи для обслуговування. Водночас у розрахунок входять навантаження насосів, вентиляції чи холодильного обладнання: кріплення визначає розміщення модулів, але не замінює підбір інвертора та потужності СЕС.

Яку систему обрати?

У каталозі 220volt представлені комплекти на 10–20 модулів, дво- і трирядні опори, а також трекери на 10 панелей. Для частини стаціонарних систем передбачений діапазон кута 15–55°, тому положення модулів можна адаптувати до умов ділянки.

Варіант	Для яких задач	Обмеження
Стаціонарна опора	Побутова або комерційна СЕС без рухомих вузлів	Кут не змінюється автоматично
Конструкція з регулюванням кута	Сезонне коригування положення модулів	Переналаштування виконується вручну
Сонячний трекер	Відстеження положення сонця протягом дня	Вища ціна, автоматика, привід і додаткове обслуговування

Трекер не слід обирати лише за очікуваним приростом генерації. Спочатку порівнюють додатковий виробіток із ціною приводу, фундаменту, автоматики та сервісу.

Як підібрати основу й комплект?

Кріплення для сонячних панелей на землю підбирають разом із фундаментом. Залежно від ґрунту та розміру масиву це можуть бути бетонні опори, палі або інше проєктне рішення. Насипний ґрунт, високі ґрунтові води й промерзання змінюють вимоги до основи.

Для розрахунку потрібні:

кількість, розміри й маса сонячних панелей;
план ділянки з орієнтацією, перепадами висоти та джерелами тіні;
характеристики ґрунту й глибина промерзання;
розрахункові вітрові та снігові навантаження;
відстань до інвертора й місце прокладання DC-кабелю;
потреба в заземленні, огородженні та захисті кабельних ліній.

Наземне кріплення для сонячних панелей має відповідати рамам модулів і дозволеним зонам затиску. Самостійне свердління рами або зміна конструкції без погодження може вплинути на міцність і гарантійні умови панелі.

Що змінює вартість наземної системи?

Ціна залежить від кількості модулів, металомісткості, антикорозійного захисту, способу встановлення опор і рельєфу. Бюджет збільшують бетонування, вирівнювання території, трекерний механізм, довгі кабельні траси та земляні роботи.

Наземні конструкції для сонячних панелей рахують не лише за ціною комплекту. До кошторису можуть входити фундамент, доставка металу, монтаж, заземлення, кабельні лотки та комплектуючі для сонячних панелей. Для бетонного майданчика іноді доцільно окремо порівняти баластні системи.

Як підібрати обладнання у 220volt?

У 220volt підбір починають із плану ділянки, кількості модулів, характеристик ґрунту й відстані до інвертора. Компанія працює з електротехнічними рішеннями з 1996 року, виконує монтаж і сервіс та доставляє обладнання по Україні.

Коли наземне встановлення буде доцільним?

Наземна система виправдана за достатньої незатіненої площі та можливості підготувати міцну основу. Для розрахунку передайте фахівцю план ділянки, модель панелей, потрібну кількість модулів і дані про ґрунт – це допоможе порівняти стаціонарну конструкцію з трекером та уточнити кошторис.

Ціни на Наземні конструкції для сонячних панелей

Товари	Ціни
Дворядна система з вертикальним розташуванням модулів SMS-211	14 000 грн
Сонячний трекер потрійний ZRT-10B-3L	191 880 грн
Сонячний трекер подвійний ZRT-10B-2L	127 920 грн
Трирядна система з горизонтальним розташуванням модулів SMS-301	17 000 грн
Domino Vertikal V2-10 комплект кріплень 10 ФЕМ	15 250 грн
Domino Vertikal V2-20 комплект кріплень 20 ФЕМ	30 500 грн
Domino Vertikal V2-14 комплект кріплень 14 ФЕМ	21 350 грн
Domino Vertikal V2-12 комплект кріплень 12 ФЕМ	18 300 грн
Domino Vertikal V2-16 комплект кріплень 16 ФЕМ	24 400 грн
Domino Vertikal V2-18 комплект кріплень 18 ФЕМ	27 450 грн
