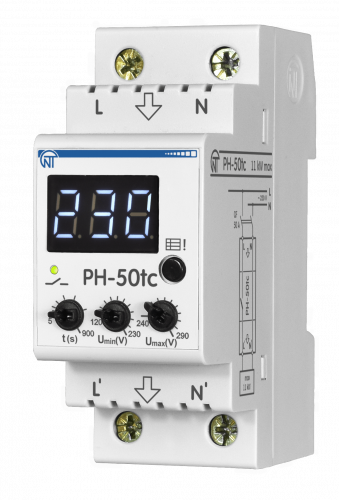

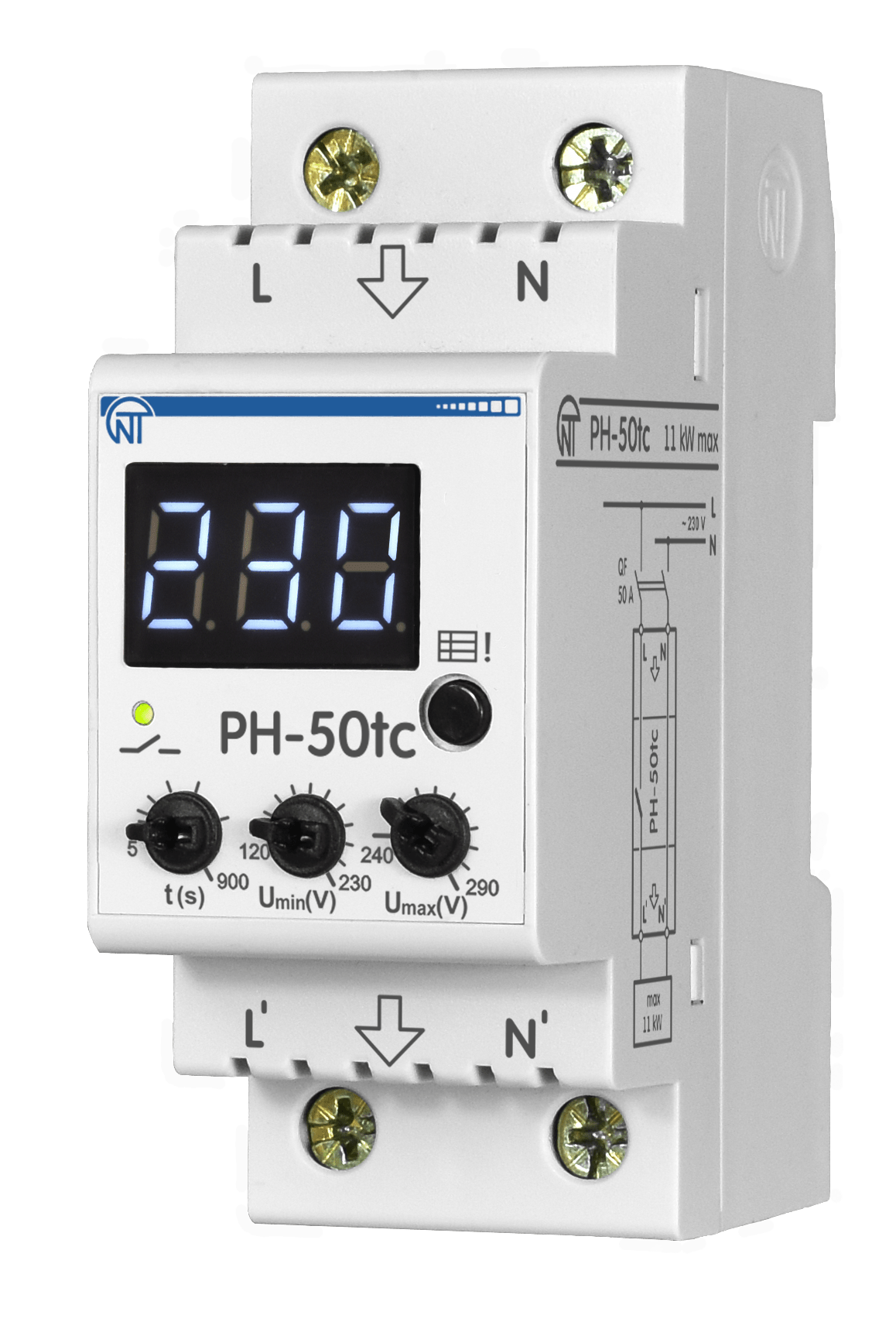

Характеристики Реле напруги Новатек РН-50TC
Кількість фаз:
1 фаза (220в)
Функція:
Захист від коливань напруги і наслідків обриву нейтралі
Максимальна потужність навантаження, кВт:
5,1 - 10
Номінальна напруга, В:
230/240
Нижній поріг вхідної напруги, В:
120-230
Верхній поріг вхідної напруги, В:
240-290
Максимальний струм навантаження, А:
50
Максимальна потужність навантаження, кВт:
11
Час відключення при зниженні, сек:
0,25
Робоча температура,°С:
-35 ... +55
Час затримки включення, c:
7
Похибка вимірювання напруги, %:
2
Механічна зносостійкість, цикли:
500000
Реле напруги Новатек серії РН для домашнього та промислового використання. Реле напруги призначене для захисту електрообладнання від неприпустимих коливань мережевої напруги та наслідків обриву нейтралі (нуля).
Реле напруги:
- розриває електричний ланцюг у разі виходу напруги за межі встановлених значень;
- відображає діюче значення напруги на вхідних контактах у діапазоні від 100 V до 350 V і наявність напруги на вихідних контактах;
- зберігає в незалежній пам'яті інформацію про п'ять останніх аварій.
Реле напруги має захист від перегріву і вимкне навантаження, якщо температура всередині корпусу виробу перевищить 85°С (через перевищення номінального навантажувального струму, поганий контакт через слабке затискання гвинтів клемників тощо).
Переваги:
- захист від перегріву;
- додатковий фактор пожежної безпеки;
- журнал аварій;
- компактний розмір (всього 2 модулі);
- само згасаючий пластик;
- запас потужності вбудованого реле.
Область застосування:
- побутова: захист як усього будинку, так і окремих пристроїв, таких як холодильник, кондиціонер, нагрівач, комп'ютер тощо.
- промислова: у складі щита управління і комутації; як складова частина агрегату, такого як промисловий холодильник, верстат тощо.
Основні можливості:
- захист від перегріву - забезпечується вбудованим термодатчиком, який вимкне реле в разі перегріву внутрішніх компонентів пристрою;
- журнал аварій допоможе виявити слабкі місця електромережі;
- легке і просте налаштування;
- встановлення всього 3 параметрів забезпечить захист ваших пристроїв від основних аварій у мережі.
Характеристики:
- Час спрацьовування за Umax: 1 с
- Час спрацьовування за Umin: 7 с
- Час спрацьовування в разі підвищення напруги понад 30 V від уставки за Umax: 0,12 с
- Час спрацьовування в разі підвищення напруги понад 430 V і тривалості імпульсу понад 1,5 мс: <0,05 с
- Час спрацьовування в разі зниження напруги нижче 100 V: 0,25 с
- Частота мережі: 47-65 Гц
- Діапазон АПВ: 5-900 с
- Кліматичне виконання: УХЛ 3.1
- Категорія перенапруги: II
